您可以绘制剖面线以使用虚拟剖切面切割模型，从而在剖面视图中获得零件的剖面。
输入
AM_SectionLine 命令，绘制剖面线。此命令可让您控制剖面线不同实体的外观，如箭头、线条和名称。您可以在实体上为以下类型的剖面视图生成多个剖面：
| 剖面视图的类型 |
说明 |
| 完整剖面 |
剖切面穿过整个实体。 |
| 转正剖面 |
两个非平行剖切面穿过实体。在圆柱实体上使用这些剖面。 |
| 半剖面 |
剖切面穿过实体的一部分，以进行切割。 |
| 偏移剖面 |
剖切面弯曲以通过特定形状的实体。在非直线实体上使用这些剖面。 |

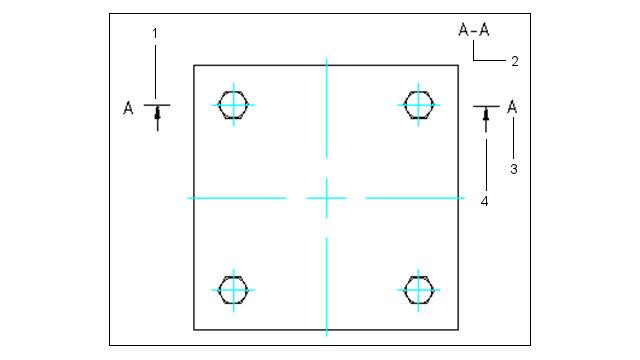

示例：完整剖面

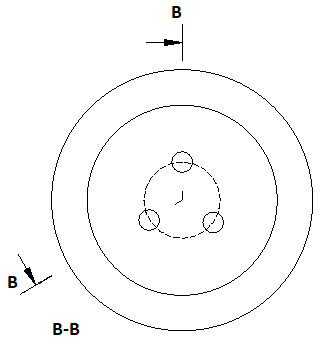

示例：转正剖面
该命令用于创建以下实体：
| 对象 |
说明 |
| 1 |
剖切线 |
| 2 |
剖面视图标签 |
| 3 |
剖面视图标识符 |
| 4 |
方向箭头 |
