单一实体焊件的 CostingManager

要显示单一实体焊件的焊件 CostingManager 或结构构件：

1. 在焊件中，单击 Costing （CommandManager 上的“工具”工具栏或“评估”选项卡）或单击工具 > SOLIDWORKS 应用程序 > Costing。
2. 如果软件未自动计算成本估算，请选择 Costing 任务窗格中的选项以估算零件成本。
3. 选择 SOLIDWORKS 软件窗口左侧的 CostingManager 选项卡。

自定义操作

成本/时间显示

设置

Setup 文件夹包含与制造设置相关联的成本，例如设置机器加工大批量零件。 制造零件的每个操作都需要设置成本。 设置成本取决于在机器上设定零件所需的时间。 设置成本包括每小时的机械成本，因为在设置过程中不能使用机器，且设定零件需要耗费劳力成本。 如果设置成本位于机加工模板中，则可以通过 Costing 工具进行识别。

Setup 文件夹可以拥有在模板中为库特征或自定义特征所定义的设置成本。 该文件夹将设置操作分组为操作设置 、自定义设置 和载入和卸载设置 。 此外，该文件夹还可以将所有切割、碾磨和钻孔设置成本分组到相应的设置操作。 对于切割、碾磨和钻孔设置成本，假设通用的总操作成本为 5%，即用时间量减去此特征材料乘以劳力和机器成本。

如，如果在要碾磨的零件的顶面有一个袋套，则应在铣刀操作 文件夹中列举该袋套，并在操作设置 和载入和卸载设置 文件夹中的设置操作 文件夹中列举其设置。 应将共享同一操作方向的所有特征放在同一设置操作 中。 例如，将位于顶面的袋套和孔放在一个设置操作 中，同时将位于右侧面的面操作和孔分组到另一个设置操作 中。

设置成本是每个零件的成本。

您可以将单个设置成本拖放到设置 文件夹中的不同设置操作，也可以将它们放在新的设置操作中。

端点切割

端点切割 文件夹包含结构构件的单个端点切割。

铣刀操作

Mill Operations 文件夹包含袋套、面和倒角碾磨等操作。

可以使用材料移除率 (MRR) 来计算碾磨操作。 展开 Mill Operations 文件夹，将指针停留在铣刀操作上方以查看如何计算成本。 选择一个铣刀操作，以高亮显示模型中的几何形状。

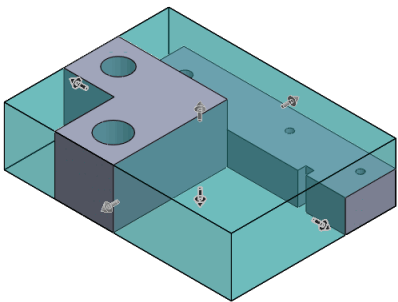

将 Costing 工具应用到从块或圆柱配料类型机加工的零件时，软件将计算配料材料和实际零件之间的差异，但不包括孔和袋套等机加工特征。 这种差异将产生体积 特征，并且由于所需的碾磨操作将对零件成本产生影响。

任何未计算的加工体积均视为体积 特征。 体积 特征按配料体体积进行计算 - （成本实体体积 + 加工特征体积）。

Costing 工具计算体积 特征对机加工零件的总成本的影响。

您可以更改用于生成体积 特征的工具以调节成本。 您可以右键单击一个体积 /> 特征，然后更改工具以修改成本计算。 您也可以使体积 特征在未指派成本 文件夹中显示。

孔操作

Hole Operations 文件夹包含要生成孔所需的钻孔和螺纹操作。 从机加工模板中选择适当的钻孔和螺纹大小以便最适合零件中的孔。 如果该模板中没有适当的钻孔和螺纹大小，将会显示一个警告图标 。 您可以通过编辑机加工模板以及添加适当的钻孔和螺纹大小来纠正警告。

可以使用钻孔和螺纹的材料移除率 (MRR) 来计算孔操作。 展开 Hole Operations 文件夹，将指针停留在孔操作上方以查看如何计算成本。 选择一个孔操作，以高亮显示模型中的几何形状。

自定义操作

Custom Operations 文件夹包含 Costing 工具无法自动识别的所有操作。 可以将自定义操作成本作为与整个零件、零件重量、特定零件面、零件边线、单次冲程操作或时间相关联的成本进行计算。

例如，如果要涂刷零件，则您可以指派成本以涂刷整个零件或零件的特定面。 如果涂刷特定面，包括每个面积的成本，例如要涂刷零件的每平方英寸的美元。

您可以在机加工模板中设定自定义操作，并自动或手动应用操作。

此外，您还可以在无需编辑模板的情况下通过单击 CostingManager 中的添加自定义操作 来生成自定义操作。 请参阅机加工零件的自定义操作。

文件夹中的每个项目都拥有选定的操作名称和选择类型。

将指针停留在自定义操作上方以查看用于计算成本的公式。

库特征

Library Features 文件夹包含零件中的所有库特征。 按照在机加工模板中所定义的每个特征的成本来计算每个项目的成本。

将指针停留在库特征 上方以查看用于计算成本的公式。

未指派任何成本

如果将特征成本设定为零，应将该特征移动到此文件夹。 如果在 No Cost Assigned 文件夹中将成本指派给某个特征，则应将该特征移动到相应的文件夹，并以斜体显示且带有一个星号以表示覆盖。 如果为其指派成本的特征不是切割路径、铣刀操作、孔操作或库特征，则应将该特征指派到 Custom Operations 文件夹。
