使用 Instant2D 修改 2D 草图尺寸

您可使用 Instant2D 来在草图模式下动态操作草图尺寸。 您可单击一个尺寸并快速编辑其值，而无需打开修改尺寸对话框来重置几何图形。

Instant2D 功能类似于 Instant3D，唯一的差异在于 Instant3D 可在草图模式之外工作。

要打开或关闭 Instant2D，请单击 Instant2D （草图工具栏）。

要使用 Instant2D 修改特征：

  1. 打开包含 2D 草图实体的零件，然后单击编辑草图 。
  2. 单击 Instant2D （草图工具栏）。

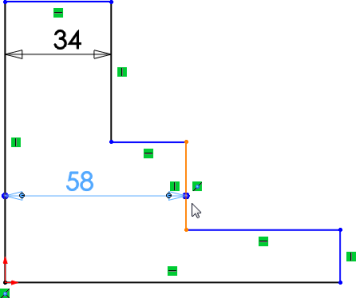

  3. 单击引线附近的尺寸。
    将出现尺寸控标。
  4. 执行以下其中一项操作：

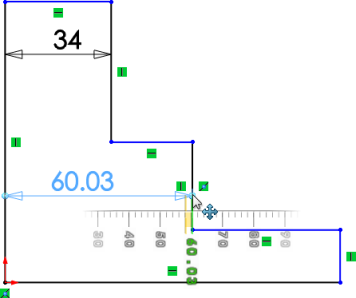

    1. 拖动尺寸控标以修改草图轮廓的位置。
      将出现一个标尺。 使用屏幕上的标尺来精确测量修改。

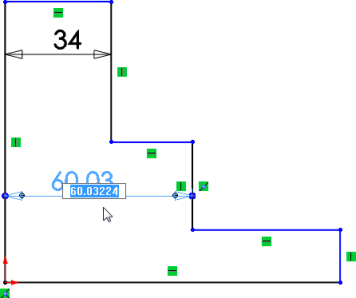

    2. 单击尺寸值并在尺寸输入框中输入新的尺寸。
