使用图形操作器操作轮廓

您可以使用图形操作器与结构构件的轮廓进行交互。

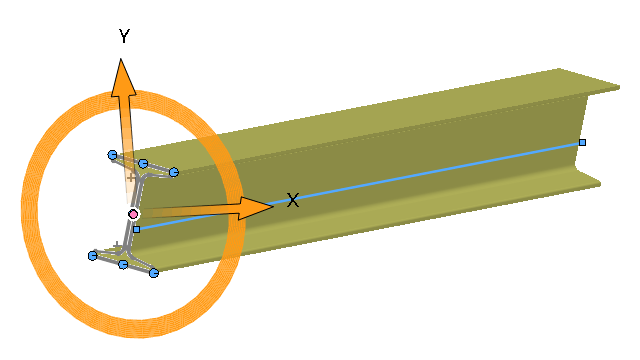

在轮廓 PropertyManager 中，选择轮廓选项卡以显示图形操作器。 使用操作器拖动或旋转轮廓以将其对齐。

要使用图形操作器操作轮廓：

  1. 拖动水平或垂直控标，以在相应方向上偏移轮廓。
  2. 旋转图形操作器的圆形控标，以围绕穿透点旋转轮廓。
  3. 可选： 双击水平或垂直控标，以沿相应方向翻转轮廓。
