对同心和平行配合的自动修复所做的改进,为识别替换实体添加了更多标准。
对于同心配合,SOLIDWORKS 通过在同一零部件上选择具有不同直径和相同轴位置的面来修复缺失的参考。
对于平行配合,SOLIDWORKS 通过在同一零部件上选择具有不同位置的参考来修复缺失的参考。对于平面的面,将使用不同平面的面(具有相同方向)来修复缺失的参考。对于平面参考,将使用不同平面(具有相同方向)来修复缺失的参考。如果匹配的基准面不可用,SOLIDWORKS 将使用平面的面(具有相同方向)来修复缺失的基准面参考。
要自动修复缺失的配合参考:
- 打开包含同心配合错误的模型。

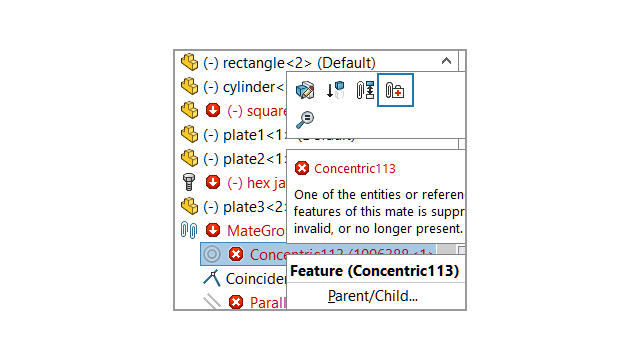

- 右键单击配合,然后在配合的上下文工具栏中单击自动修复
。 如果 SOLIDWORKS 无法修复错误,系统将提示您手动进行配合求解。
