装配体模式下的探测周期

您可以为在装配体模式下生成的每个探测操作分配适当的零件实例和铣削零件设置。这可确保在发布探测操作的刀路轨迹时准确地生成零件设置原点。

在以前的版本中，如果在装配体的操作设置下仅存在探测操作，SOLIDWORKS CAM 会从夹具坐标系 (FCS) 测量其坐标。SOLIDWORKS CAM 未在设定参数对话框的等距选项卡上列出实例和相关的特征设定。即使您将输出原点指定为零件设置原点，刀路轨迹坐标也会参考 FCS，从而导致发布的代码不准确。

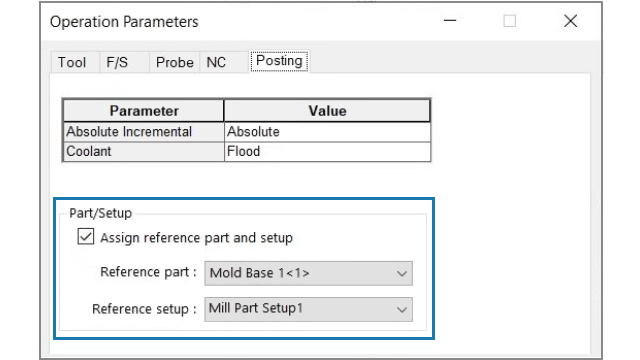

转至操作参数对话框的后置处理选项卡，在零件/设置下，您可以在装配体模式中指定参数。
参数 说明
分配参考零件和设置 启用参考零件和参考设置参数。
参考零件 在零件管理器中列出所有零件。

默认选择是您在探测选项卡中为探测操作选择的面的零件（如果有多个零件实例，则以零件实例作为后缀）。如果您没有选择面，SOLIDWORKS CAM 将使用零件管理器中列出的第一个零件。

如果后期处理要求您指定零件设置原点，SOLIDWORKS CAM 将使用所选零件原点的值作为参考。SOLIDWORKS CAM 还使用零件设置原点来计算执行单步刀路轨迹和模拟命令时的坐标。
参考设置 列出与在参考零件中选择的零件或零件实例关联的所有零件设置。

默认选择是为参考零件选择的零件或零件实例的有效特征设定，此参考零件的特征可从所选操作设定进行加工。

SOLIDWORKS CAM 使用您选择的零件设置原点来计算发布时刀路轨迹的坐标。

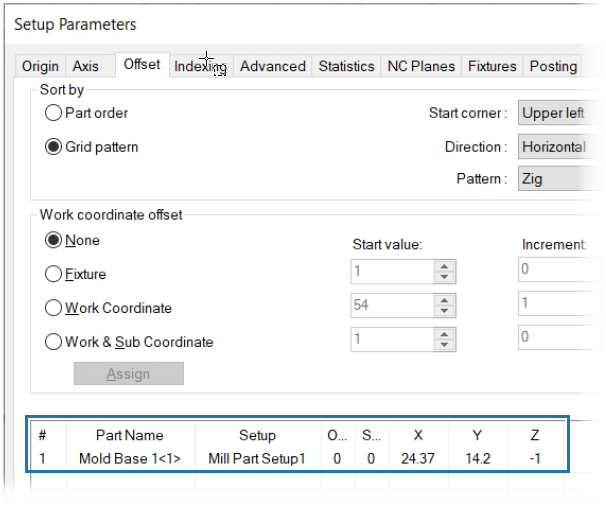

对于探测操作，您为参考零件和参考设置所做的选择显示在设置参数对话框的等距选项卡上的零件实例和工作坐标中。
