将线路子装配体与原点对齐 (2024 SP3)

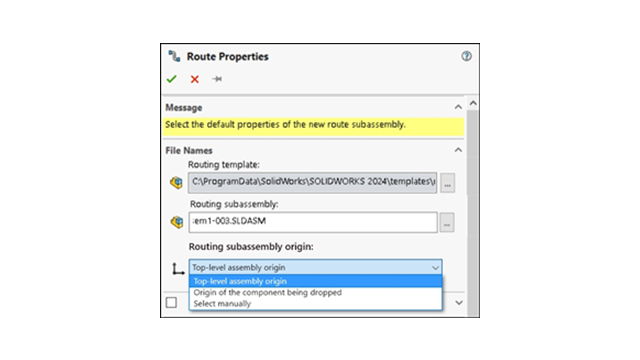

当生成新的线路子装配体时，可以使用线路属性 PropertyManager 根据设计要求对其进行对齐和定位。

定义原点的选项包括：
  • 顶层装配体原点

    步路子装配体的原点与顶层装配体的原点重合。

  • 要丢放的零部件的原点

    步路子装配体的原点与要添加的配件的原点重合。

  • 手动选择

    步路子装配体的原点与您指定的草图点或顶点重合对齐。您也可以选择配件的 C 点或 R 点。
