在 FeatureManager 设计树中命名电线和电缆

您可以在布线装配体的 FeatureManager® 设计树中的线路零件下查看 3D 电线、电缆及其芯线的标记或名称。电气属性 PropertyManager 会自动预分配标记或名称。

这有助于您将 FeatureManager 设计树中的 3D 线路与原理图图纸上显示的电线、电缆及其芯线的标记或名称相关联。

命名约定使用以下内容来唯一标识不同的线路：
  • 电气属性 PropertyManager 中的电线、电缆和电缆芯线标记。
  • 作为后缀的序号 (n)。其中，n 与分割次数（有分割线路）和 1（无分割线路）成比例。
  • 它们连接到零部件的方向（源/目标）。

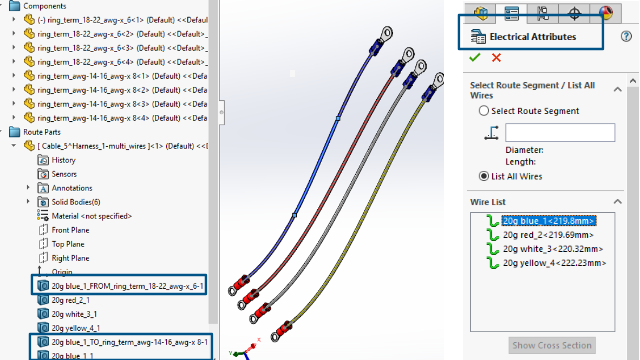

例如，上图显示了具有四根电线的布线装配体的命名，如下所示：

  • 红色、白色和黄色三根电线没有应用分割线路，命名约定为：

    Wire mark_1

    例如：20g_red_2_1

  • 蓝色电线在两个点上应用了分割线路，并创建了三个拆分实体，命名约定为：
    • 对于连接到零部件的两个末端：

      Wire Mark_FROM/TO_Component Mark

      例如：

      20g blue_1_FROM_Component1

      20g blue_1_TO_Component2

    • 中间电缆实体未连接到零部件：

      Wire Mark_n

      例如：

      20g blue_1_1
