边角管理

您可以手动或自动应用边角处理。

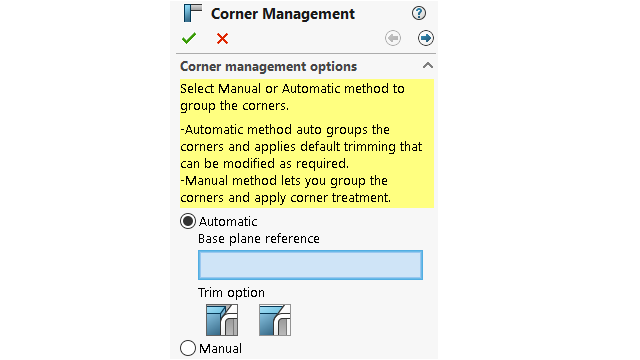

要打开边角管理 PropertyManager：

  1. 打开一个零件，然后单击结构系统 > 主构件。
  2. 创建主构件并退出结构系统模式。
  3. 在 PropertyManager 中，指定一个选项：
    • 自动。将相似的边角分组并应用边角处理。
    • 手动。允许您将相似的边角分组并应用边角处理。
  4. 选择自动。
    SOLIDWORKS 选择一个平面以确定构件的剪裁顺序。然后您可以根据需要修改基准平面参考、组和边角处理。
  5. 指定剪裁选项。
  6. 单击下一步 以继续进行边角处理。
