两个构件 PropertyManager

两个构件 PropertyManager 的用户界面得到了增强。

增强功能包括：

  • 在边角处理下更改剪裁类型和剪裁选项。您可以选择以下其中一种剪裁类型：
    图标 剪裁类型 剪裁选项
    终端对接 1 平面剪裁或实体剪裁
    终端对接2 平面剪裁或实体剪裁
    斜接剪裁
    打开边角 第一接触平面剪裁或全接触平面剪裁
  • 您可以使用终端对接 1 和终端对接 2 剪裁选项进行交换。以前，您可以使用箭头 交换要剪裁的工具和几何体。


  • 更新的图标：
    图标 剪裁选项
    平面剪裁
    实体剪裁
    斜接剪裁

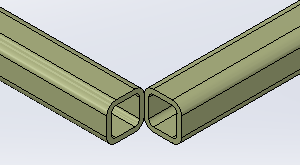

  • 打开边角 。剪裁两个构件并生成打开边角。

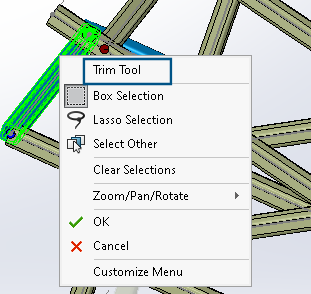

  • 图形区域中提供了剪裁工具快捷菜单。您可以通过此菜单交换要剪裁的构件。

  • 在 PropertyManager 中，对于剪裁工具，您可以选择自动或用户定义。此外，还可使用用户定义选项选择要剪裁的面或基准面。
