線性化應力結果 (壓力容器研究)

應力線性化會依壓力容器研究剖面應力繪圖中，透過薄壁厚度觀察到的實際應力分佈，來分隔彎折及薄膜應力零組件。

應力線性化的方法是根據美國機械工程學會 (ASME) 國際鍋爐及壓力容器代碼 ASME BPVC-VIII.2-2017 訂定。此功能僅適用於實體網格。對於薄殼，您可以分別繪製及列出薄膜及彎折應力。

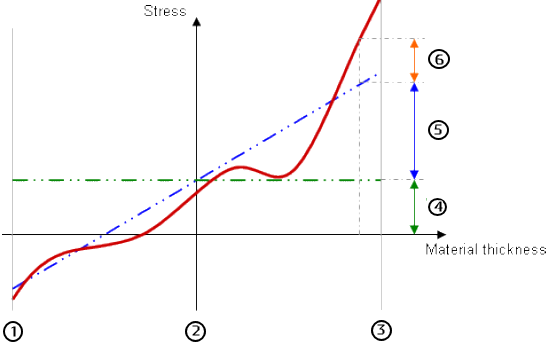

壓力線性化可透過薄壁厚度提供實際應力變化的理想化。 薄膜應力零組件在整個厚度中會一致，彎折應力零組件則在厚度中呈線性變化。 非線性應力零組件是指峰值應力。

1	內牆邊界
2	兩側對稱
3	外牆邊界
4	薄膜應力零組件 (綠色虛線代表薄膜應力)
5	彎折應力零組件 (藍色虛線代表彎折 + 薄膜應力)
6	峰值應力，非線性應力零組件 (紅色實線代表實際應力)

1. 產生壓力容器研究並將靜態研究結果與所需因素結合。
2. 執行壓力容器研究，並定義一個平坦的剖面應力繪圖。 您可以繪製任何應力元件。 應力線性化使用所有元件可用的應力結果，而不論繪製的數量為何。
3. 用右鍵按一下應力繪圖，然後選擇線性化。
4. 在 PropertyManager 中的位置 之下，按一下在剖面上的兩個位置。
   • 為獲得準確的結果，連接兩個位置的線條必須與薄壁厚度垂直，並完全位於材料上。 它不能穿透過結果並不存在的鑽孔或區域。
   • 兩個位置必須屬於相同本體的不同元素。 沿著應力線性化路徑 (包括居間點) 的所有位置都必須屬於相同本體。 就應力線性化路徑來說，參考點不是有效的選擇。
5. 輸入居間點數量 來定義沿著直線的圖表解析度。 軟體會在居間點內插應力結果。
6. 按一下計算。
   摘要會列出在兩個位置的線性應力結果。 您可以如下所述使用報告選項來檢視完整的結果，包括居間點。

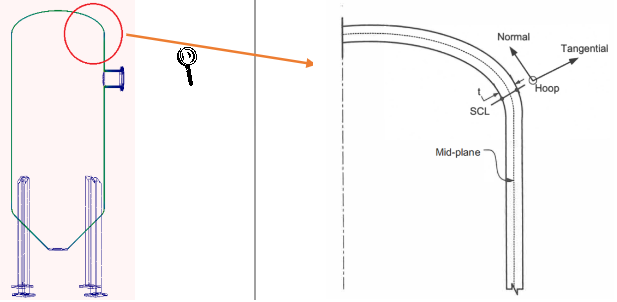

   Simulation 會根據壓力分類線 (SCL) 定義的本地座標系統，報告六個零組件的應力張量。 SCL 線的方位垂直於薄壁厚度的中間面。



   • N: 法向向量或經向
   • T: 從內側到外側薄壁的切線向量
   • H: 垂直於剖面的周向向量
7. 在報告選項之下，您可以按一下：
   • 儲存為感測器 來將位置儲存為感測器。
   • 儲存 以將結果儲存為 Excel .csv 檔案或文字 .txt 檔案。 .csv 檔案包含整體座標系統和 SCL 座標系統中的所有應力零組件
   • 繪圖 以繪製結果。
   • 儲存資料並顯示在報告中 。
