不規則曲線 PropertyManager

要開啟不規則曲線 PropertyManager，請執行下列操作之一：

  • 產生新的不規則曲線。 在您連按兩下以完成不規則曲線時會出現 PropertyManager。
  • 選擇現有的不規則曲線。

存在的限制條件

PM_relations_existing.gif 限制條件 顯示在繪製草圖時自動推斷的限制條件，或使用加入限制條件手動產生的限制條件。當您在清單中選擇一個限制條件時，圖面中會強調顯示標註。
PM_information.gif 資訊 顯示所選草圖圖元的狀態 (完全定義、不足的定義 等等)。

加入限制條件

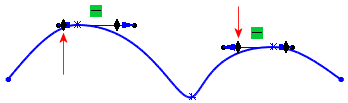

您可以在不規則曲線點之間、不規則曲線控制點之間、不規則曲線控制點與外部草圖圖元之間加入限制條件。相關的幾何存在於草圖中時，會出現選擇。

限制相切徑向方向：

選項

  幾何建構線(C) 轉換圖元為幾何建構線。
  顯示曲率 顯示曲率比例 PropertyManager 並加入曲率梳形至不規則曲線中。


  維持內部的連續性 維持不規則曲線內部的曲率。

清除維持內部的連續性時，曲率比例突然下降。


選取維持內部的連續性時，曲率比例逐漸下降。


僅當不規則曲線於各端包含曲率控制點時，可用下列選項。預設是標準的。
  提高度數 提高或降低不規則曲線的程度。您也可以拖曳控制點來調整程度。
  標準 在您第一次產生不規則曲線或清除提高度數時顯示。
spline_2point_standard.gif spline_2point_raised_degree.gif
標準 提高度數

參數

如果不規則曲線未受到幾何關係的限制，可以指定下列參數的適當組合來定義不規則曲線。

PM_Spline_Point.gif 不規則曲線點數 在圖面中強調顯示所選的不規則曲線點。
PM_Start_X_Coordinate_Spline.gif X 座標 指定不規則曲線點的 x 座標。
PM_Start_Y_Coordinate_Spline.gif Y 座標 指定不規則曲線點的 y 座標。
PM_Radius_of_curvature.gif 曲率半徑 控制在任何不規則曲線點上的曲率半徑。只有當您從不規則曲線工具的工具列上，或從快顯功能表中選擇了加入曲率控制，然後加入曲率游標到不規則曲線中時，，然後加入曲率游標到不規則曲線中時， Tool_Add_Curvature_Control_Spline_Tools.gif才會出現。
曲率 顯示曲率控制被加入處，該點的曲率程度。只有當您加入曲率游標到不規則曲線中時，曲率才會出現。
PM_Tangent_Magnitude_1.gif 相切權重1 在不規則曲線點上修改不規則曲線的曲率來控制左相切的向量。
PM_Tangent_Magnitude_2.gif 相切權重 2 在不規則曲線點上修改不規則曲線的曲率來控制右相切的向量。
PM_Tangent_Radial_Direction.gif 相切徑向方向 修改相對於 X、Y 或 Z 軸彎曲的不規則曲線角度，來控制相切的方向。
PM_Tangent_Polar_Direction.gif 相切極線方向 控制相對於平面（是在垂直於不規則曲線點的一個點上的平面）相切向量的仰角角度。
您也可以標註不規則曲線控制點的尺寸。
  相切驅動 啟用可使用相切權重及相切徑向方向來執行的不規則曲線控制。
  重設此控制點 將所選的不規則曲線控制點返回至其原始狀態。
  重設所有控制點 將所有的不規則曲線控制點返回至其原始狀態。
  鬆弛不規則曲線 當您一開始繪製不規則取線並顯示控制多邊形時，您可以拖曳控制多邊形上的任何節點來改變形狀。如果拖曳導致了不平滑的不規則曲線，您可以重新選擇不規則曲線來顯示 PropertyManager，然後按一下參數之下的 鬆弛不規則曲線來重新參數化（平滑化）形狀。拖曳在控制多邊形上的節點時，鬆弛不規則曲線指令再次變為可用。
  調勻比例 當您拖曳端點時會保持不規則曲線的形狀；整個不規則曲線的大小成比例地調整。
