隱藏和顯示本體

切換本體的顯示狀態

您可以切換實體和曲面本體的顯示狀態，方法是將游標移至圖面中的本體上，然後按一下 Tab 隱藏，或按一下 Shift + Tab 來顯示本體。

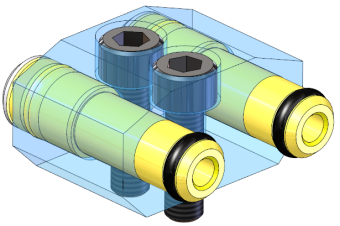

此外，您可以將游標移到圖面，然後按住 Ctrl + Shift + Tab 來顯示一或多個隱藏的本體。隱藏的本體會暫時以透明方式顯示，按一下它們即可變更為顯示。
此捷徑僅適用於組合件零組件。無法在這些零組件中的子本體上運作。

若要將其他鍵盤快速鍵指定至這些動作，請按一下工具 > 自訂。

選擇隱藏的本體

選擇要顯示的隱藏本體：

  1. 用右鍵按一下圖面，然後選擇顯示隱藏的本體。
    現在會顯示所有隱藏的本體，且同時會隱藏所有可見的本體。
    顯示隱藏的本體指令可加入至工具列和 CommandManager。按一下 工具 > 自訂 。在指令標籤上，按一下特徵並將顯示隱藏的本體 置放於所需位置。
  2. 在對話方塊中，按一下結束顯示-隱藏。
    原本顯示的多本體零件會重新出現。

在多本體零件中的隔離顯示

在多本體零件中，隔離顯示的指令將除了所選本體外的所有本體設定為隱藏或透明，讓您可以專注於所選的本體。當您結束隔離顯示時，顯示會回到原始的狀態而沒有永久性的變更。

隔離本體：

  1. 選擇要隔離的本體。
  2. 按一下檢視 > 顯示 > 隔離顯示，或按右鍵並選擇隔離顯示。
  3. 在隔離顯示工具列中，您可以按一下下列之一來變更經移除本體的顯示情形：
    透明
    隱藏
  4. 或者，按一下另存為顯示狀態 來將顯示的特點儲存為新的顯示狀態。
  5. 當您完成在隔離顯示本體上的操作時，按一下結束隔離顯示。
    模型回到其原始的顯示狀態。
