建構特徵

當您使用 TolAnalyst 執行公差研究時，它現在會考慮您套用至建構特徵（含用於零件的 DimXpert）的尺寸與公差，以及它們對於公差連續中其他特徵的影響。

受影響的建構特徵：

  • 相交點
  • 相交線

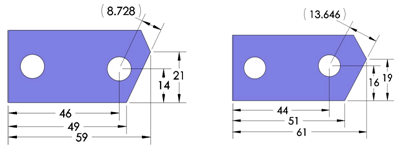

相交線範例

您可以使用 TolAnalyst 產生一個研究，決定公差堆疊進行從右邊的基準面到右手邊鑽孔的量測，如同 11.18 參考尺寸所示。基準面的位置是由兩個建構特徵（相交線）所控制的，如紅色圓圈所示。



TolAnalyst 研究會考慮套用至建構特徵與鑽孔的尺寸和公差。

值 20、50 和 60 有改變。
