組合件模式中的探查循環

您可以為在組合件模式中產生的每個探查加工指定適當的工件類型和銑削工件設定。這可確保在後處理探查加工的刀具路徑時，加工面原點準確無誤。

在先前版本中，如果在組合件的加工設定下只有探查加工，SOLIDWORKS CAM 會從夾治具座標系統 (FCS) 測量其座標。SOLIDWORKS CAM 在加工面參數對話方塊的偏移標籤上並未列出工件類型及相關特徵加工面。即使您將輸出原點指定為加工面原點，刀具路徑座標會參照 FCS，導致後處理代碼不準確。

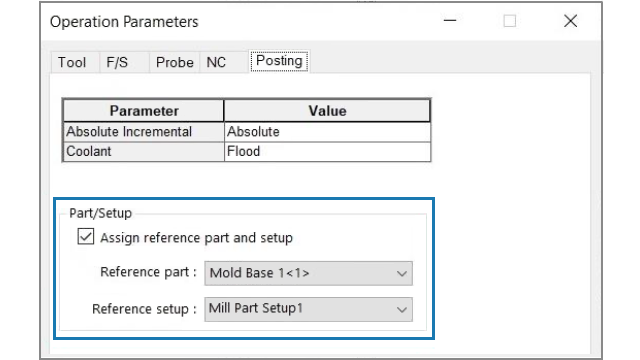

在加工參數對話方塊的後處理標籤上，在工件/加工面下，您可以在組合件模式中指定參數。
參數 描述
指定參考工件和加工面 啟用參考工件和參考加工面參數。
參考工件 列出工件管理員中所有工件。

預設所選範圍是您在探查加工的探查標籤中已選擇其面的工件 (若有多個工件類型，則有該工件類型作為字尾)。如果您沒有選擇面，SOLIDWORKS CAM 會使用工件管理員中列出的第一個工件。

如果後處理要求您指定加工面原點，SOLIDWORKS CAM 會使用所選工件的原點值作為參考。SOLIDWORKS CAM 也會在執行單步刀路軌跡和模擬指令時使用加工面原點來計算座標。
參考加工面 列出與參考工件中所選工件或工件類型相關的所有加工面。

預設所選範圍是為參考工件所選的工件或工件類型的有效特徵加工面，其特徵可從所選的加工設定中加工。

SOLIDWORKS CAM 使用您選擇的加工面原點，計算後處理時刀具路徑的座標。

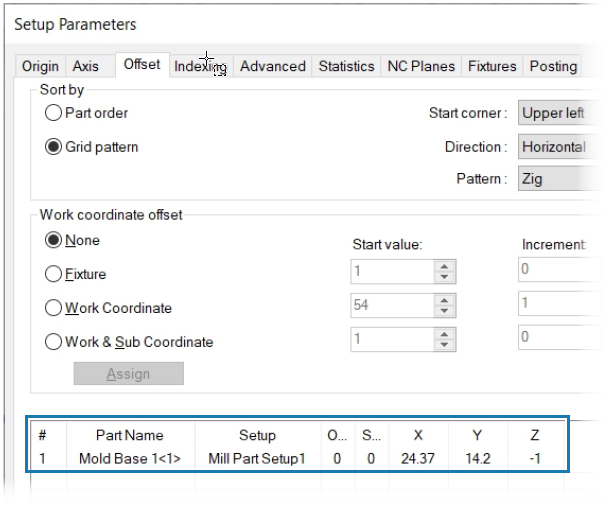

針對探查加工，您為參考工件和參考加工面所做的選擇會顯示在加工面參數對話方塊中偏移標籤上的工件類型以及工作座標。
