您可以使用對稱邊界條件來產生並分析一或兩個對稱平面的對稱模穴與澆道配置。 模擬僅針對配置的對稱部分執行,但 SOLIDWORKS Plastics 會顯示完整配置的結果,有利於節省時間。
若要開啟對稱 PropertyManager:
- 在 Plastics CommandManager 中,展開,然後按一下對稱
。
識別為對稱面之表面的行為如同經過熱絕緣處理,可防止熱量透過它們發生損耗。 使用對稱邊界條件時,請確定模具冷卻配置產生對稱模具溫度。 若無對稱模具溫度,請納入完整的模穴與澆道配置以及模具冷卻水路,以利準確模擬。
對稱邊界條件適用於 SOLIDWORKS Plastics Professional 和 SOLIDWORKS Plastics Premium。
解讀使用對稱邊界條件的模擬結果時務必留意。
參數
|
沿著實體或沿著草圖型澆道 |
指定要套用對稱邊界條件的幾何類型。 模穴與澆道區域的預設所選範圍: 按照實體。
若要在草圖型澆道區域上指定對稱面,請選擇沿著草圖型澆道。
|
 |
對稱 1 |
指定對應至一個對稱平面的模穴與澆道區域面。
所選面會在圖面中以藍色強調顯示。
|
 |
對稱 2 |
指定對應至第二個對稱平面的模穴與澆道區域面。
所選面會在圖面中以藍色強調顯示。
|
|
顯示預覽 |
將完整的模穴或澆道區域的線架構幾何顯示在圖面中。 在繼續模擬之前,請確認完整的配置正確無誤。
|
 |

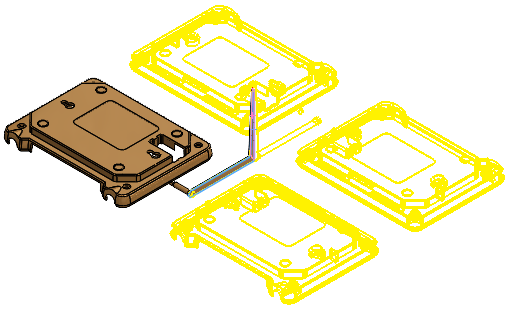

模穴與澆道設計的兩個對稱平面對稱預覽。 幾何類型設為沿著實體。 |
