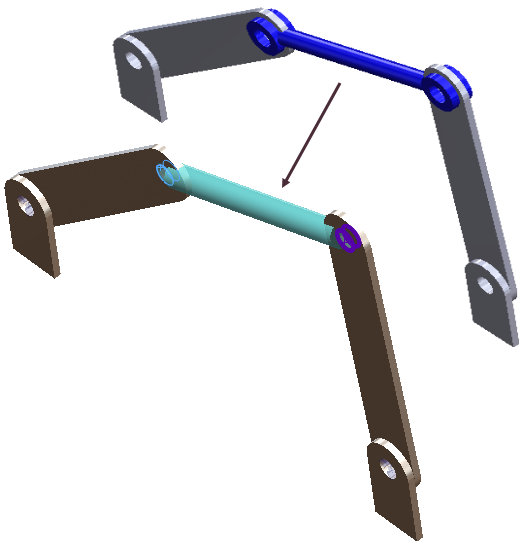

Spojovací tyč sestavy můžete nahradit konektorem spojovací tyče a snížit tak velikost sítě a zrychlit simulaci. Zadejte geometrické entity, ke kterým připojíte konektor spojovací tyče, a podmínky podpor koncových spojů konektoru.
Konektor Spojovací tyč je k dispozici v programech SOLIDWORKS Simulation Professional a SOLIDWORKS Simulation Premium.
Reprezentace konektoru spojovací tyče je prvek nosníku se dvěma koncovými spoji, které připojují spojovací tyč k ostatním dílům sestavy. Typ podpěry pro koncové spoje může být pevné spojení, čep nebo kulový čep v závislosti na dané montážní konfiguraci konektoru spojovací tyče.
Dva koncové spoje konektoru se nacházejí ve středu vybraných válcových ploch nebo kruhových hran. Vzorec distribuovaného spojování připojuje koncové spoje nosníku (referenční uzly) ke všem spojovacím uzlům plochy, hrany nebo vrcholu, k nimž je konektor spojovací tyče připevněn. Distribuované spojování omezuje pohyb spojovacích uzlů na posun a rotaci referenčních uzlů. Spojovací uzly se nacházejí v poloměru vlivu (poloměr kruhové tyče nebo druhá odmocnina [šířka x hloubka] obdélníkové tyče). Distribuované spojování vytváří ve spojích konektoru realističtější pole napětí a posunutí.
Poté, co provedete simulaci s konektory spojovací tyče, můžete vypsat síly konektorů, jako jsou smyková síla, osová síla, ohybový moment a krut. Záporná osová síla znamená, že konektor spojovací tyče je vystaven kompresi. Klikněte pravým tlačítkem na položku Výsledky
a klikněte na možnost Seznam sil konektorů.
Konektor spojovací tyče není k dispozici u teplotních studií.
 |
| V tomto mechanismu pěti tyčí můžete nahradit horní tyč konektorem spojovací tyče, který má plný kruhový průřez a dva otočné koncové spoje. |
 |

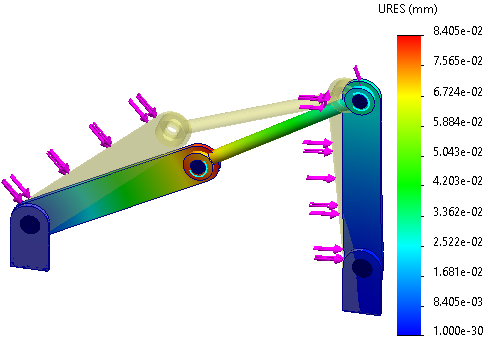

| Obrázek posunutí pro mechanismus pěti tyčí. Nedeformovaný tvar (světle žlutá) překryje deformovaný tvar. |
 |

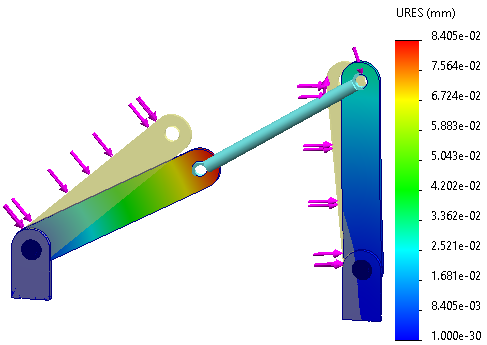

| Obrázek posunutí pro mechanismus čtyř tyčí s konektorem spojovací tyče, který nahradí horní tyč. Tyto dva obrázky posunutí jsou identické. |
