Zadání křivky napětí a deformace

V závislosti na nastavení může nelineární analýza vyžadovat zadaní křivek pro napětí a deformaci. V takovém případě je potřeba zadat křivku s použitím správných definic napětí a deformace.

V tabulce dole je shrnutí typů napětí a deformace, které je možné použít v křivce napětí a deformace v závislosti na možnostech analýzy a typu použitého modelu materiálu.

Možnosti analýzy
Model materiálu Malé namáhání, malé posunutí Malé namáhání, velké posunutí Velké namáhání, velké posunutí
Nelineární elastický Skutečné napětí, poměrná deformace Skutečné napětí, poměrná deformace Neuvedeno
Elastoplastická plasticita von Mises, plasticita Tresca, Drucker Prager Skutečné napětí, poměrná deformace Skutečné napětí, poměrná deformace Skutečné napětí, logaritmická deformace
Hyperelastický: Mooney-Rivlin, Ogden Blatz Ko Inženýrské napětí, koeficient napínání Inženýrské napětí, koeficient napínání Inženýrské napětí, koeficient napínání
Superelastický Skutečné napětí, logaritmická deformace Skutečné napětí, logaritmická deformace Skutečné napětí, logaritmická deformace
Viskózně elastický Skutečné napětí, poměrná deformace Skutečné napětí, poměrná deformace Neuvedeno

Po dokončení analýzy bude na výstupu Cauchyho napětí, což je skutečné napětí v deformované geometrii.

Výstupní napětí závisí na modelu materiálu a vybrané formulaci malého nebo velkého namáhání.

Nelineární elastické modely: plasticita von Mises, plasticita Tresca, Drucker Prager, superelastický, viskózně elastický – možnost malého namáhání produkuje poměrnou deformaci; možnost velkého namáhání produkuje logaritmickou deformaci.

Skutečné napětí a deformace

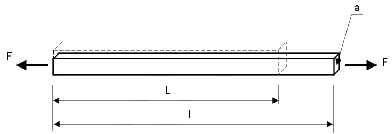

Pokud nastane výrazná deformace namáhané tyče, její oblast průřezu se změní. Tradiční technické definice pro napětí a deformaci přestávají být přesné a zavádí se nové způsoby měření, označované jako skutečné napětí a skutečná deformace. Alternativní pojmenování pro tyto hodnoty jsou Cauchyho napětí, logaritmická deformace a přirozená deformace.

Skutečné napětí je , kde a je finální deformovaná plocha průřezu.

Skutečná deformace je , kde l je finální délka a L je počáteční nedeformovaná délka tyče.

Poměrné napětí a deformace

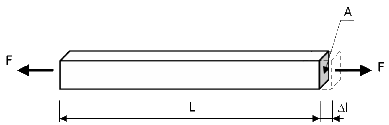

Poměrné (nominální) napětí , kde A je počáteční nedeformovaná plocha průřezu.

Poměrná (nominální) deformace je , kde Δl je finální deformace tyče.
  • Poměrná deformace je měření malého namáhání, které je neplatné potom, co váš model už není „malý“ (přibližně větší než 5 %). Logaritmická deformace představuje měření nelineárního namáhání, které je závislé na finální délce modelu, a používá se pro simulace velkého namáhání.
  • U viskózně elastického modelu materiálu je definice závislosti napětí a deformace nahrazena funkcí uvolnění v závislosti na času.
  • Extrapolace křivky napětí/deformace po posledních datových bodech křivky: Pro účely zjištění plasticity nebo definice nelineárního elastického materiálu se posledních několik datových bodů lineárně extrapoluje, aby se vypočítaly páry datových bodů mimo definovanou křivku napětí/deformace.
  • Když definujete křivku závislosti mezi napětím a deformací, měl by první její bod být bodem deformace materiálu. Vlastnosti materiálu, například modul pružnosti, mez kluzu a další, se nezískávají z tabulky vlastností materiálů v dialogovém okně Materiál, ale z dostupné křivky závislosti mezi napětím a deformací. Z tabulky se získá pouze Poissonova konstanta (NUXY).
