Po výběru příkazu Vypočítaná oblast napětí v tahu (PropertyManager Spojka – šroub) program vypočítá oblast napětí v tahu (At), což je minimální oblast části šroubu se závitem, a to podle následujícího vzorce: At = [(d3 + d2) / 2)]2 * π /4
- P = sklon, axiální vzdálenost mezi dvěma sousedícími závity
- n = 1 / P, počet závitů šroubu na palec (ANSI) nebo na mm (ISO).
- d = jmenovitý průměr dříku šroubu

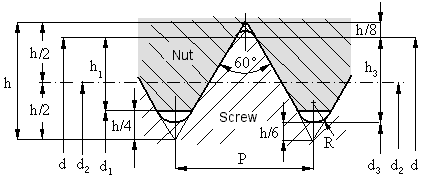

Závity šroubu (ISO)
- d3 = d - 1,2268 * P
- d2 = d - 0,6495 * P
Vzorec pro oblast napětí v tahu vypadá takto: A
t = 0,7854 * [d - (0,9382 * P)]
2
Dosazením P = 1 / n dostaneme At = 0,7854 * [d - (0,9382 / n)]2, kde „d“ je zadáno v mm a „n“ v závitech/mm.
Závity (ANSI)
Oblast napětí v tahu je počítána obdobným způsobem:
At = 0,7854 * [d - (0,9743 / n)]2, kde „d“ je zadáno v palcích a „n“ v závitech/palec.
Odkaz: Machinery's Handbook, vydavatelství Industrial Press.
V následující tabulce jsou uvedeny jmenovité průměry a sklony hlavních šroubů s velkým sklonem dle normy ISO M.
Tabulka 1. ISO M, šrouby s metrickými závity, ISO 724 (DIN 13 T1)
| Jmenovitý průměr d (mm) |
Sklon P (mm) |
| M 1,60 |
0,35 |
| M 2,00 |
0,40 |
| M 2,20 |
0,45 |
| M 3,00 |
0,50 |
| M 4,00 |
0,70 |
| M 4,50 |
0,75 |
| M 5,00 |
0,80 |
| M 6,00 |
1,00 |
| M 8,00 |
1,25 |
| M 10,00 |
1,50 |
| M 12,00 |
1,75 |
| M 16,00 |
2,00 |
| M 20,00 |
2,50 |
| M 24,00 |
3,00 |
| M 30,00 |
3,50 |
| M 36,00 |
4,00 |
| M 42,00 |
4,50 |
| M 48,00 |
5,00 |
| M 56,00 |
5,50 |
| M 64,00 |
6,00 |
