Linearizace výsledků napětí (studie tlakové nádoby)

Linearizace napětí odděluje součásti napětí v ohybu a membránového napětí od skutečné distribuce napětí pozorované v rámci celé tloušťky stěny v obrázku řezu napětí studie návrhu tlakové nádoby.

Metodologie linearizace napětí je v souladu s Mezinárodním předpisem pro kotle a tlakové nádoby BPVC-VIII.2-2017 společnosti ASME (American Society of Mechanical Engineers). Linearizace napětí se používá pouze u objemových sítí. U skořepin můžete vytvořit obrázek napětí povrchové vrstvy a napětí v ohybu samostatně.

Linearizace napětí poskytuje idealizaci rozptylu skutečného napětí v rámci celé tloušťky stěny. Součást membránového napětí je konstantní v rámci celé tloušťky, zatímco součást napětí v ohybu se lineárně mění. Součást nelineárního napětí se také označuje jako vrcholové napětí.

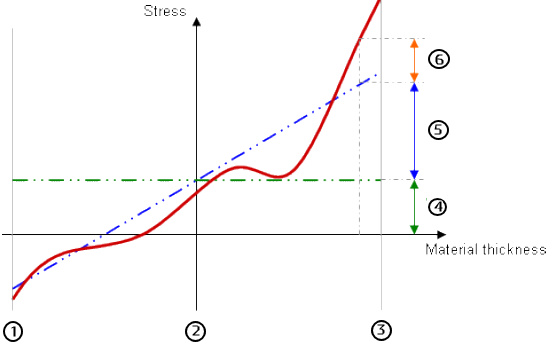

1	Hranice vnitřní stěny
2	Střední rovina
3	Hranice vnější stěny
4	Součást membránového napětí (zelená tečkovaná čára vyznačuje membránové napětí)
5	Součást napětí v ohybu (modrá tečkovaná čára vyznačuje napětí v ohybu + membránové napětí)
6	Vrcholové napětí, součást nelinearizovaného napětí (červená plná čára vyznačuje skutečné napětí)

1. Vytvořte studii návrhu tlakové nádoby a zkombinujte výsledky statických studií a požadované faktory.
2. Spusťte studii tlakové nádoby a definujte rovinný obrázek řezu napětí. Můžete vytvořit obrázek libovolné součásti napětí. Linearizace napětí používá výsledky napětí dostupné pro všechny součásti bez ohledu na vykreslenou veličinu.
3. Klepněte pravým tlačítkem na obrázek napětí a vyberte příkaz Linearizovat.
4. Ve správci PropertyManager v části Umístění klikněte na dvě místa v řezu.
   • Aby byly výsledky přesné, musí být čára spojující dvě místa kolmá na tloušťku stěny a celá ležet na materiálu. Nesmí tedy procházet dírami ani oblastmi s neexistencí výsledků.
   • Dvě místa musí patřit různým prvkům stejného těla. Všechna místa podél cesty linearizace napětí (včetně mezilehlých bodů) musí patřit ke stejnému tělu. Referenční body nejsou platné výběry pro cestu linearizace napětí.
5. Zadáním Počtu mezilehlých bodů definujte rozlišení grafu podél čáry. Software interpoluje výsledky napětí v mezilehlých bodech.
6. Klepněte na Spočítat.
   Souhrn obsahuje seznam výsledků linearizovaného napětí ve dvou místech. Úplný rozsah výsledků, včetně mezilehlých bodů, můžete zobrazit pomocí voleb Možnosti zpráv, které jsou popsány níže.

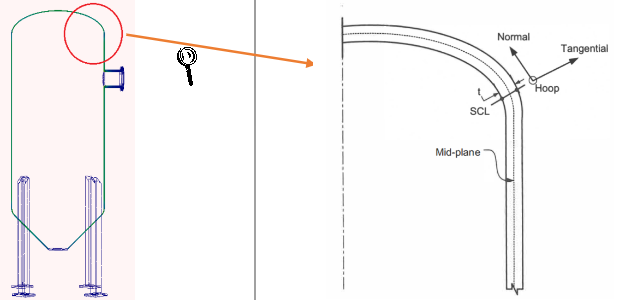

   Simulace vypíše napěťový tenzor šesti součástí na základě místního souřadnicového systému definovaného čarou SCL (Stress Classification Line). Čára SCL je orientovaná kolmo ke střednicovému tloušťky stěny.



   • N: Kolmý vektor nebo severo-jižní směr
   • T: Tangenciální vektor z vnitřní k vnější stěně
   • V: Vektor objímky kolmý k rovině řezu
7. Pod položkou Možnosti zpráv můžete klepnout na tlačítka:
   • Uložit jako čidlo pro uložení umístění jako čidel.
   • Kliknutím na tlačítko Uložit uložíte výsledky do souboru .csv aplikace Excel nebo textového souboru .txt. Soubor .csv obsahuje všechny součásti napětí v globálním souřadnicovém systému a také v souřadnicovém systému SCL.
   • Obrázek pro vytvoření obrázku výsledku.
   • Uložit data a zobrazit zprávu .
