Nominální průměr
|
Pro roury, trubky, elektrické instalace a uživatelem definované kruhové tvarovky: Nominální průměr čela. Tato kóta odpovídá kótě NominálníPrůměr@SkicaFiltrů v trubkových či rourových dílech. Pokud má tvarovka pouze jednu konfiguraci, můžete: - Zadejte hodnoty.
- klepnout na Vybrat trubku (nebo Vybrat rouru), potom vyhledat trubku nebo rouru a vybrat konfiguraci, která má používat nominální průměr.
Pokud má tvarovka několik konfigurací, v konfigurační tabulce určete průměry, pomocí záhlaví sloupce Průměr@BodS<n>.
Pro elektro spojky: K výpočtu přibližné velikosti trasy kabelu nebo vodiče použijte nominální průměr. Po přidání kabelů nebo vodičů do trasy můžete upravit velikost.
|
|
Výška |
Určuje výšku a šířku elektrického vedení, kabelových lávek a uživatelem definovaných tras s obdélníkovým průřezem. |
|
Šířka |
| |
Vybrat z dílu |
|
Konfigurace základu
|
Vyberte konfiguraci podle velikosti součásti tak, aby odpovídala tvarovce.
|
|
Tloušťka plochy
|
Nastaví standardní průměr nebo hodnoty výšky a šířky z dílu.
|
|
| |
Zarovnání |
|
Přepnout umístění čepu1
|
(Jen pro čtení.) Závisí na konfiguraci.
|
|
| |
Délka koncovky
|
Určuje výchozí délku koncovky tak, aby přesahovala za spojku nebo tvarovku při vložení do trasy. Je-li hodnota nastavena na 0, software použije koncovku délky 1,5 x větší než průměr trasy. Délku koncovky můžete nastavit v konfiguračních tabulkách pomocí parametru Délka koncovky@BodS<n>. V případě plochých kabelů a ohebných kabelů ponechejte délku koncovky na nule, nebo nastavte její hodnotu větší než polovina šířky kabelu, abyste mohli správně vytvořit ohyby v blízkosti konektoru. |
| |
Minimální rovná délka
|
(Pouze pro trubice) Určuje minimální délku rovné trubice požadované na začátku a na konci trasy. V konfiguračních tabulkách můžete nastavit minimální rovnou délku pomocí parametru MinRovnáDélka@BodS<n>. |
| |
Úprava koncové délky
|

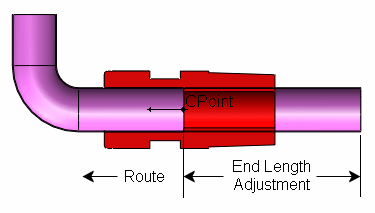

(Pouze pro trubice) Určuje hodnotu pro přidání k řezné délce trubice. V konfiguračních tabulkách můžete nastavit úpravu koncové délky pomocí parametru ÚpravaKoncovéDélky@BodS<n>. Na níže uvedeném příkladu, přizpůsobení délky konce umožňuje výrobci uchytit trubici během ohýbání. Po vytvoření ohybu software ořízne trubku v bodu styku, aby bylo možné přidat tvarovku na konec trasy.
|
| |
Název pole specifikace |
(Pouze pro trubky a trubice) Filtruje volby pro tvorbu vazby součástí podle odpovídajících specifikací. Volitelné pole v konfigurační tabulce, určené pro díly s více konfiguracemi. |
| |
Hodnota specifikace |
(Pouze pro trubky a trubice) Pokud má tvarovka pouze jednu konfiguraci, zadejte hodnotu asociovanou s položkou Název pole specifikace. Pokud má tvarovka několik konfigurací, v konfigurační tabulce určete hodnoty, pomocí záhlaví sloupce Specifikace@BodS<n>. |
| |
ID portu |
(Pouze pro trubky a trubice) Určuje porty vyznačení trasy zařízení, pokud definujete sestava trasování ze souboru P&ID. Porty trasování zařízení určují spojení trasování. Bez ID portu spojí SOLIDWORKS Routing zařízení z portu s nejbližším průměrem. |
| |
Dodatečná interní délka vodiče
|
(Pouze pro elektrické trasy) Určuje hodnotu přidanou k řezné délce kabelu, aby bylo započítáno odstranění izolace, ukončení atd. K řezné délce kabelu můžete také přidat procenta prověšení zadáním v Možnostech trasování. Software zvýší vypočítanou řeznou délku kabelu o procento prověšení, aby bylo zahrnuto prověšení, kličky atd, které se mohou vyskytnout při skutečné instalaci.
|
| |
ID 2D schématického čepu
|
(Pouze pro elektrické systémy) Toto pole je dostupné pouze pro stávající body spojení. Určuje čísla čepů spojky. Pokud má konektor více kolíků a má pro každé číslo kolíku více bodů spojení, nastaví tato funkce příslušné číslo kolíku. Jde-li o vícekolíkový konektor, který ale má pouze jeden bod spojení, nastaví tato možnost čísla všech kolíků oddělená čárkou (,), např. 1,2,3,4.
|
|
(Pouze pro ploché kabely a ohebné kabely) Nastaví šířku kabelu.
|
|
|
(Pouze pro ploché kabely a ohebné kabely) Nastaví tloušťku kabelu.
|
|
Vybrat kabel
|
(Pouze pro ploché kabely a ohebné kabely) Nastaví hodnoty šířky a tloušťky pomocí vybrání plochého kabelu z knihovny kabelů/vodičů.
|
|
Zarovnání
|
(Pouze pro ploché kabely a ohebné kabely) Určuje hranu, se kterou se má zarovnat šířka kabelu.
|
|
Přepnout umístění čepu1
|
(Pouze pro plochý kabel.) Přepne stranu přiřazenou jako strana Kolík1, jak je zobrazeno v náhledu. V sestavě kabelu software indikuje umístění položky Pin1 (Kolík1) znázorněnou červeným pruhem podél kabelu.
|
|
Převrátit směr přiřazení
|
Přepne normální směr pro ohebné kabely, žlaby s obdélníkovým průřezem nebo kabelové lávky.
|
|
