Když v dílu nebo sestavě vytvoříte řez, může být odsazení řezu kolmé k referenční rovině nebo kolmé k momentálně vybrané rovině.
Ve správci PropertyManager Řez v části Možnosti řezu můžete přepínat možnost Metoda odsazení mezi hodnotami Referenční rovina a Vybraná rovina.
Všechny zadané hodnoty odsazení jsou počítány na základě tohoto výběru. Směr šipky posunu v grafické ploše se příslušným způsobem mění:
- Když vyberete možnost Referenční rovina, jsou hodnoty počítány ve směru kolmém na aktuální orientaci roviny řezu.
- Když vyberete možnost Vybraná rovina, hodnoty se vypočítají kolmo k vybrané rovině v Části 1 ve správci PropertyManager.

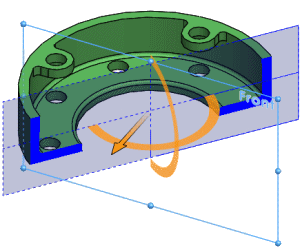

Ve výchozím nastavení se při otevření správce PropertyManager Řez vybere možnost Referenční rovina. Odsazení pohledu vyznačené šipkou triády je kolmé na rovinu vybranou v Části 1; v tomto případě to je přední rovina:

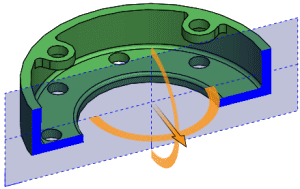

Pokud otočíte rovinou řezu a necháte vybranou možnost Referenční rovina, zůstane odsazení pohledu kolmé vůči rovině:

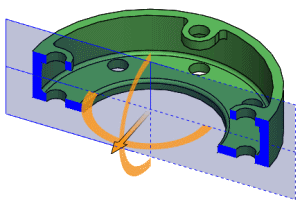

Pokud změníte Metodu odsazení na Vybraná rovina, odsazení pohledu se vypočítá kolmo k vybrané rovině; v tomto případě k přední rovině:
