Nyní si můžete vybrat plochy, hrany a vrcholy vytvořené pohledovým řezem dílu nebo sestavy.
V ploše pohledového řezu nemůžete otevřít skicu.
Vlastnosti řezů a měření

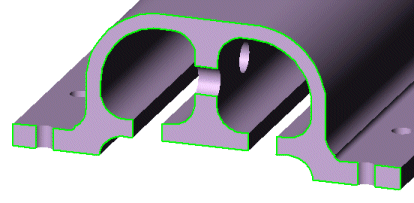

- Vyberte plochu na rovině řezu, jejíž vlastnosti řezů chcete vypočítat. Vyberte hrany nebo vrcholy pro měření.
- Vyberte zkrácené plochy pro měřené délky nebo výpočet vlastností řezů. Zkrácené plochy jsou plochy rozdělené rovinou řezu.
|

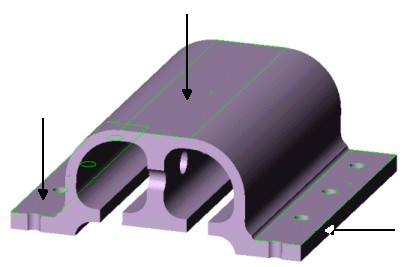

| Zkrácené plochy
|
Převést entity
Pro účely jiných funkcí než Měření a Vlastnosti řezu fungují zkrácené plochy stejně, jako kdyby zkrácené nebyly. Když si například na zkrácené ploše otevřete skicu a převedete hrany, převedou se hrany celé plochy.
|

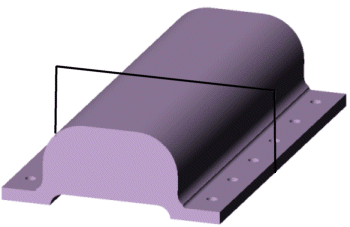

| Převede se celá plocha
|
