Pohledy konfigurace

Pohledy konfigurace můžete použít k vytváření, výběru a zobrazení více konfigurací dílů a sestav v dokumentu.



Karta ConfigurationManager: Karta CAD rodina zobrazuje modely, které jsou aktualizovány na platformu 3DEXPERIENCE Platform. Karta ConfigurationManager zobrazuje modely, které nejsou aktualizovány na platformu 3DEXPERIENCE Platform. Karta ConfigurationManager: CAD rodina zobrazuje konfigurace jako fyzické produkty a reprezentace.

Můžete rozdělit pohled konfigurace a zobrazit dvě instance pohledu konfigurace nebo zkombinovat pohled konfigurace s použitím stromu FeatureManager nebo nástroje PropertyManager.

Pohledy konfigurace mají část pro určení stavů zobrazení.

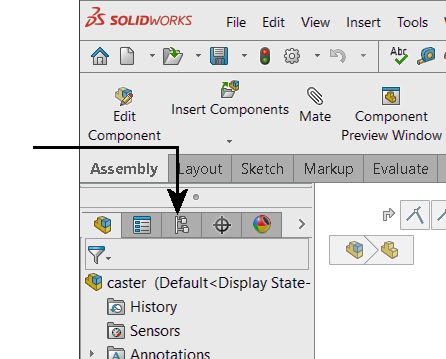

Chcete-li otevřít pohled konfigurace, klikněte na kartu ConfigurationManager: CAD rodina nebo kartu ConfigurationManager v horní části podokna Manažer.

Ikony CAD rodiny

Objekt CAD rodiny Objekt, ze kterého můžete vytvořit různé konfigurace pro platformu 3DEXPERIENCE Platform.
Fyzický produkt Konfigurace s číslem dílu, který si můžete objednat v kusovníku.
Reprezentace Podřízená konfigurace fyzického produktu, která zobrazuje stav fyzického produktu.

Ikony správce ConfigurationManager

 Sestava nebo díl SOLIDWORKS.
Ručně vytvořená konfigurace.
Konfigurace vytvořená s použitím tabulky návrhu.
Ručně vytvořená konfigurace se stavem rozložení nebo odvozenou konfigurací.
Konfigurace vytvořená s použitím tabulky návrhu, která má rozložený stav nebo odvozenou konfiguraci.
Konfigurace má kompletní aktualizovanou sadu dat.
Vygeneruje kompletní sadu dat pro konfiguraci při příštím uložení.

Sdílené ikony konfigurace

Konfigurační tabulka Excel Zobrazí se, jestliže model obsahuje konfigurační tabulku. Klepnutím pravým tlačítkem můžete konfigurační tabulku upravit, uložit nebo odstranit.
Konfigurační tabulka Zobrazí se, jestliže má model dvě nebo více konfigurací. Kliknutím pravým tlačítkem můžete tabulku upravit.
PropertyManager Zobrazí se, když definujete uživatelský PropertyManager v okně Configuration Publisher. Tyto správce PropertyManager vám umožňují vybrat konfiguraci dílu při jeho vkládání do sestavy. Klepnutím pravým tlačítkem můžete správce PropertyManager upravit.

Zobrazení náhledů konfigurací

Ve správci PropertyManager můžete zobrazit náhledy konfigurací dílu nebo sestavy. Výhodou je to, že nemusíte konfiguraci otevírat – u složitých dílů a sestav tak ušetříte čas.

Zobrazení náhledu konfigurace ve správci PropertyManager:

  1. Na kartě ConfigurationManager klikněte pravým tlačítkem na konfiguraci pro náhled a vyberte Zobrazit náhled.
    Ve správci PropertyManager se zobrazí náhled konfigurace.
    Pokud se náhled nezobrazí, otevřete postupně všechny konfigurace a v každé z nich uložte daný dokument. Když si příště zvolíte Zobrazit náhled, tento se již zobrazí.
  2. Chcete-li náhled skrýt, klikněte do grafické plochy.

Přizpůsobení pořadí řazení konfigurace

Můžete určit pořadí, ve kterém jsou vypsány konfigurace.

Postup přizpůsobení pořadí řazení konfigurací:

  1. Ve správci ConfigurationManager: Na záložce CAD rodina nebo na záložce ConfigurationManager klikněte pravým tlačítkem myši v nejvyšší úrovni a klikněte na možnost Pořadí ve stromu.
  2. Zvolte možnost:
    Volba Popis
    Číselná Seřadí vzestupně podle abecedy nebo číselné hodnoty.
    Literál Seřadí podle abecedního pořadí.
    Ruční (přetažení) Přetáhněte konfigurace ve stromu konfigurací. Jakmile uvolníte ukazatel, dojde ke vložení přetahované konfigurace bezprostředně pod zvýrazněnou položku.

    Dostupné pouze na záložce ConfigurationManager .
    Založené na historii Seřadí podle data vytvoření konfigurace, poslední vytvořená konfigurace je na spodní straně seznamu.
    Konfigurační tabulka Provede seřazení podle seznamu konfigurací z konfigurační tabulky.

    Je k dispozici, když model obsahuje konfigurační tabulku.
