Vytváření hybridních modelů

Můžete vytvořit hybridní objemové nebo povrchové tělo, které obsahuje BREP geometrii sítě a standardní geometrii SOLIDWORKS BREP.

V mnoha případech může hybridní modelování eliminovat potřebu převést standardní BREP na síťový BREP, který se často používal k porovnání standardního těla BREP s tělem sítě BREP. Pomocí hybridního modelování můžete přidat standardní geometrii BREP přímo do těla sítě BREP.

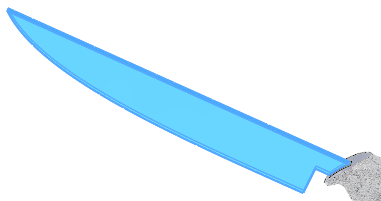

V tomto příkladu máte modelový meč s rukojetí vytvořenou z hlíny.

Postup vytvoření hybridních modelů:

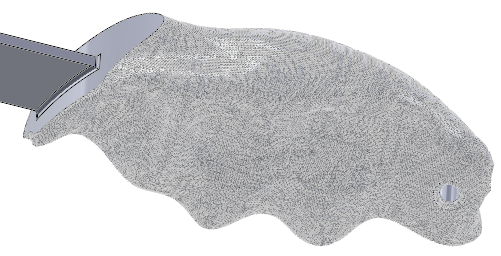

  1. Vytvořte vlastní úchyt v kousku hlíny a naskenujte jej, abyste vytvořili soubor .stl.
  2. Importujte soubor .stl jako grafické tělo, vyčistěte jej pomocí nástrojů grafického těla a převeďte jej na síť BREP.

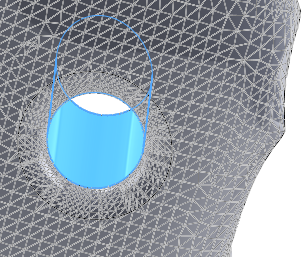

  3. Přidejte do dílu standardní prvky SOLIDWORKS BREP.
    Povrchové vysunutí a vysunutá plocha
    Odebrání vysunutím a zaoblení
    Přidání vysunutím
    Protože je modul ostří standardní geometrií SOLIDWORKS BREP, můžete jej vylepšit o další funkce. Můžete například naostřit ostří, přidat vroubkovanou hranu nebo přidat funkce zadního ostří. Pro oblasti těla hybridní sítě, které jsou standardní geometrií SOLIDWORKS, můžete použít všechny funkce dostupné pro standardní geometrii SOLIDWORKS. Pro oblasti, které zahrnují jak síť BREP, tak standardní geometrii SOLIDWORKS BREP, máte k dispozici podmnožinu těchto funkcí.
