Vytvoření povrchu z prvku sítě

Nástroj Povrch ze sítě umožňuje manipulovat s objektem sítě importovaným ze souboru *.stl, *.obj, *.off, *.ply, *.ply2 nebo *.3MF a vytvářet povrchy a objemy.

Tento nástroj funguje nejlépe u souborů sítě s pravidelnou hranolovou geometrií tvořenou rovinami, válci, kužely a koulemi. U velmi nepravidelných sítí (např. u sítí vytvořených z 3D skenů nebo organických tvarů) nemusí být tento nástroj vhodný. Protože funkce pouze vytváří povrchy, je doporučeno povrchy oříznout a vytvořit pevný díl.

Následující příklad importuje soubor .stl jako grafické tělo a používá nástroj Vybrat plošky překreslením k definování konkrétních ploch.

Chcete-li vytvořit povrch z prvku sítě, postupujte takto:

  1. Klikněte na Nástroje > Možnosti > Import .
    1. V části Formát souboru vyberte položku STL/OBJ/OFF/PLY/PLY2.
    2. Zrušte všechny možnosti v části Možnosti těla sítě.
    3. V části Importovat jako klikněte na Grafické tělo.
    4. Klepněte na tlačítko OK.
  2. Klepněte na Soubor > Otevřít.
  3. Volitelné: Uživatelé platformy 3DEXPERIENCE: Pokud se zobrazí dialogové okno Otevřít ze 3DEXPERIENCE, klikněte na Tento počítač.

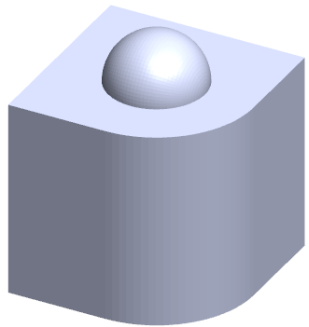

  4. Vyhledejte soubor sítě.

  5. Klikněte na nabídku Vložit > Povrch > Povrch ze sítě .
  6. V části Plošky proveďte následující:
    1. Vypněte políčko Dynamická nápověda, pokud nechcete zobrazovat podrobnou nápovědu.
    2. V typu povrchu vyberte typ povrchu, který chcete vytvořit. Můžete vybrat povrch Rovinný , Kulový , Válcový nebo Kuželový .
    3. Klikněte pravým tlačítkem do grafické plochy a vyberte Nástroje pro výběr > Překreslit vybrané plošky.

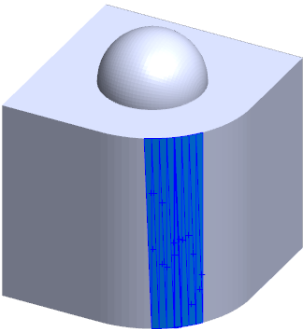

    4. Stiskněte a podržte stisknuté levé tlačítko myši a přetažením kurzoru vyberte plošky. Plošky, které protínají Výběrový kruh, jsou zvýrazněny. Poloměr Výběrového kruhu nastavíte posunutím posuvníku nebo kliknutím na šipku Nahoru nebo Dolů.

    5. Chcete-li zrušit výběr plošek, klikněte Alt + levé tlačítko myši a přetáhněte kurzor přes plošky, které chcete odebrat.
    6. Klikněte na .
  7. Nastavte posuvník Tolerance plošek tak, aby bylo ve vytvářeném povrchu zahrnuto méně plošek sítě.
    Přesunutím posuvníku doleva se zvýší tolerance, zatímco přesunutím doprava se zvýší tolerance. Pokud například vytvoříte rovinu a máte tři plošky, z nichž jedna svírá se dvěma zbývajícími malý úhel, pak zvětšení tolerance úhlovou plošku do roviny zahrne, kdežto snížení tolerance ji z roviny vyřadí.

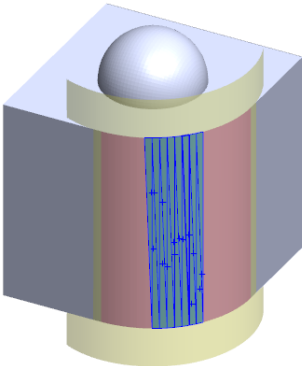

  8. Nastavení Rozšířit velikost povrchu použijte k určení prodloužení těla povrchu, které se hodí k vybraným ploškám a geometrickému tvaru.
  9. Ve správci PropertyManager klikněte na možnost Vypočítat.

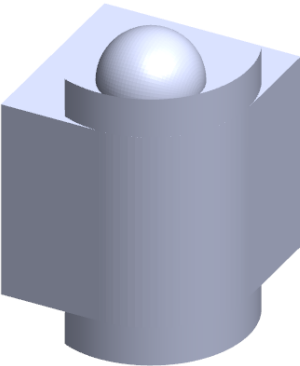

    V grafické ploše se zobrazí náhled těla povrchu.

  10. Klikněte na .

    Prvek Surface-From-Mesh (Povrch ze sítě) je přidán do stromu FeatureManager.

Poté můžete vytvořené povrchy oříznout a sešít, a vytvořit tak model.
