Zobrazování průhledných modelů

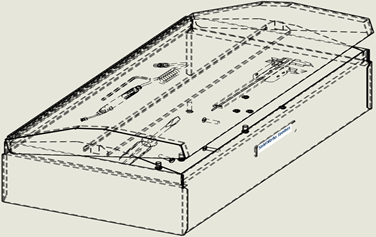

Průhledné modely si můžete ve výkresech zobrazit v režimu Skryté hrany odstraněné (SHO) nebo Skryté hrany viditelné (SHV).

V režimu zobrazení SHO i SHV je vidět skrze průhledná těla, a to včetně součástí v sestavách a těl ve vícetělových dílech.
K dispozici pouze pro pohledy výkresu Vysoká kvalita.

Při zobrazování průhledných modelů postupujte takto:

  1. Klikněte na nabídku Nástroje > Možnosti > Vlastnosti dokumentu > Detailování a vyberte možnost Pohled skrz průhledné součásti v SHO/SHV.
  2. Ve správci PropertyManager pod položkou Styl zobrazení vyberte Pohled skrz průhledné součásti a zobrazte průhledné součásti.
