Odříznutí standardních těl BREP SOLIDWORKS pomocí lineárních a bodových entit

Postup odříznutí standardních těl BREP SOLIDWORKS pomocí lineárních a bodových entit:

  1. Otevřete model těla standardního těla SOLIDWORKS BREP.

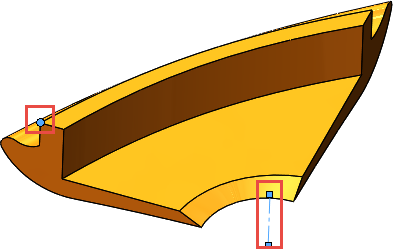

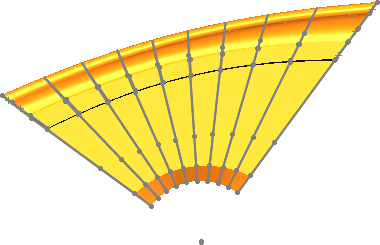

  2. V grafické ploše stiskněte Ctrl a vyberte lineární a bodovou entitu.
  3. Klikněte postupně na položky Vložit > Odříznutí .


  4. Určete možnosti ve správci PropertyManager.

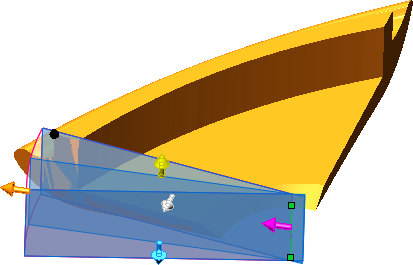

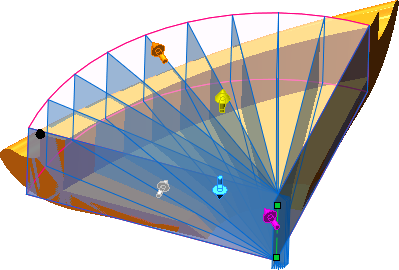

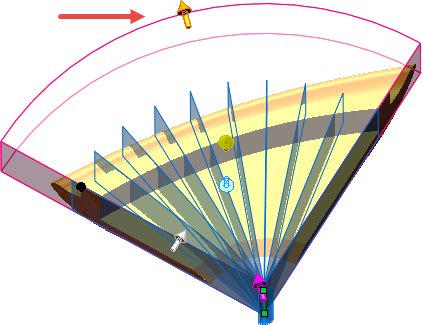

  5. Přetažením oranžového manipulátoru uzavřete celý model do vymezovacího rámečku.


    S použitím nástrojů Orientace pohledu (panel nástrojů Zobrazení) se ujistěte, že vymezovací rámeček pokrývá celý model.

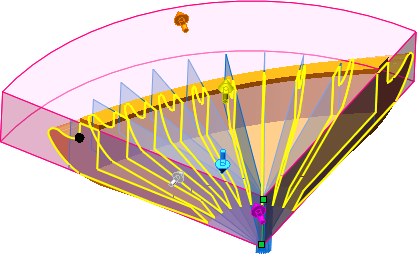

  6. Ve správci PropertyManager zobrazíte výběrem možnosti Zobrazit náhled na řezy (pomalejší) náhled každého jednotlivého řezu na rovinu řezu.


  7. Klepněte na .
