Sestava pevného šroubu s funkcí Plovoucí

Postup vyhodnocení scénáře nejhoršího případu, s ohledem na plovoucí šroub:

V PropertyManageru vyberte možnost Plovoucí šrouby a čepy v nabídce Parametry analýzy.
Minimum nejhoršího případu se sníží na 47, zatímco maximum nejhoršího případu se zvýší na 53. Celkový rozsah 6 mm je dvojnásobek rozsahu bez plovoucího šroubu.

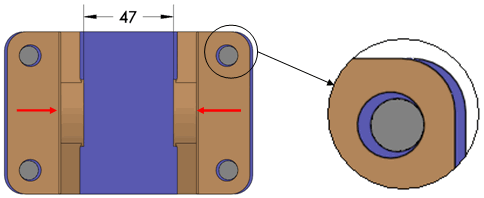

Aby bylo dosaženo minimálního výsledku nejhoršího případu, TolAnalyst vypočítává díly stejným způsobem, jak je popsáno v postupu, kde není plovoucí šroub brán v úvahu. Po sestavení dílů se nápravnice zatlačí směrem dovnitř (jak je patrné z červených šipek níže), dokud se neprůchozí díry nedotknou šroubů, což bude mít za následek minimální nejhorší případ 47.
