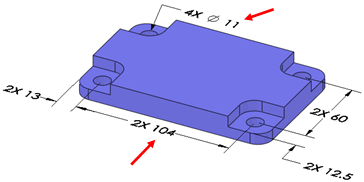

Sestava plovoucího šroubu bez funkce Plovoucí Postup vyhodnocení scénáře nejhoršího případu, aniž by byl brán v úvahu plovoucí šroub: Otevřete sestavu pro vyhodnocení. Vytvořte studii TolAnalyst a přesměrujte k PropertyManager Výsledek . Pod položkou Parametry analýzy vymažte Plovoucí šrouby a čepy. V tomto případě je v položce Souhrnné informace analýzy je hodnota Min 48 a hodnota Max is 52, přičemž celkový rozsah je 4mm. Aby bylo dosaženo minima nejhoršího případu, TolAnalyst vypočítává neprůchozí díry v horní desce při jejich velikosti LMC 11, což má za následek toleranci polohy 1. TolAnalyst dokáže simulovat základní kótu 105 mezi dírami v poloze 104. Když TolAnalyst vypočítává neprůchozí díry u nápravnic na jejich velikosti LMC 11, výsledná tolerance polohy bude 1,0, takže základní kóta 27,5 od základny B k dírám může být vypočítána na kótě 28. Když se sestaví díly a není vybrána možnost Plovoucí šroub, TolAnalyst zarovná neprůchozí díly v nápravnicích soustředně s vrtanými dírami v horní desce, takže výsledné minimum nejhoršího případu bude 48. Nadřazené témaSestava plovoucích šroubů Použití funkce Plovoucí v sestavě plovoucího šroubu Sestava plovoucího šroubu s funkcí Plovoucí
