Sestava plovoucího šroubu s funkcí Plovoucí

Postup vyhodnocení scénáře nejhoršího případu, s ohledem na plovoucí šroub:

V PropertyManageru vyberte možnost Plovoucí šrouby a čepy v nabídce Parametry analýzy.
Minimum nejhoršího případu se sníží na 46, zatímco maximum nejhoršího případu se zvýší na 54. Celkový rozsah 8 mm je dvojnásobek rozsahu získaného, když TolAnalyst nebral v úvahu plovoucí šroub.

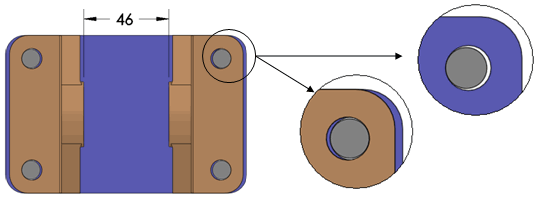

Aby bylo dosaženo minimálního výsledku nejhoršího případu, TolAnalyst simuluje díly stejným způsobem, jak je popsáno v postupu, kde není plovoucí šroub brán v úvahu. Když dojde k sestavení dílů, nápravnice jsou tlačeny proti vnitřním stranám neprůchozích děr horní desky a k vnějším stranám neprůchozích děr nápravnice, což má za následek minimum nejhoršího případu 46.
