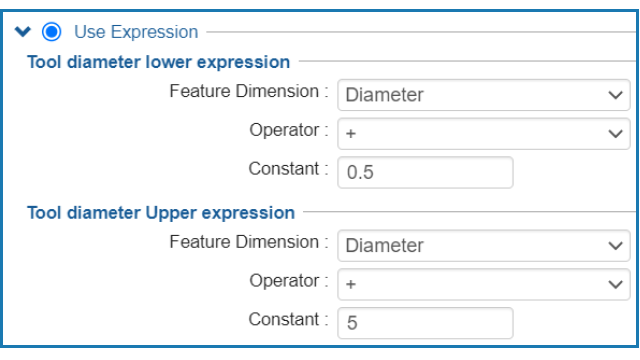

Když určíte kritéria výběru nástroje v nastavení Použít výraz a nikoli u konkrétního nástroje, započítá software SOLIDWORKS CAM délku řezné části nástroje.
Při použití funkce
Generovat plán operace platí pro každou operaci, pro kterou definujete kritéria výběru nástroje pomocí výrazu pro maximální/minimální průměr nástroje, následující pravidla:
- Pokud má zásobník nástrojů dva nebo více nástrojů se stejným průměrem, který odpovídá kritériím výrazu, započítá software SOLIDWORKS CAM délku řezné části a podle ní přiřadí nástroj. Vybere nástroj s délkou řezné části větší než hloubka prvku. Pokud mají všechny nástroje délku řezné části větší než hloubku prvku, vybere software SOLIDWORKS CAM nástroj s délkou řezné části nejbližší hloubce prvku.
- Pokud software SOLIDWORKS CAM i tak najde dva nebo více nástrojů, použije k výběru nástroje pravidla podle Mapy materiálu polotovaru/nástroje.
Vezměme si například obdélníkovou kapsu s hloubkou prvku 75 mm. Na základě strategie prvků přiřazené k tomuto prvku je podle kritéria výběru nástroje vybrána čelní stopková fréza rovná 25 mm. V zásobníku nástrojů jsou dvě čelní stopkové frézy o stejném průměru 25 mm. Jeden nástroj má ale délku řezné části 50 mm a druhý délku 80 mm. Software SOLIDWORKS CAM vybere nástroj s délkou řezné části 80 mm, protože je tento rozměr bližší hloubce prvku.
