Příkaz Čára řezu (pouze DraftSight Mechanical) (2024_SP1)

Můžete vytvořit čáru řezu v rovině řezu a vložit do oblasti výkresu příslušný štítek řezu.

Zadejte příkaz AM_SectionLine pro nakreslení čar řezu. Příkaz vytvoří následující entity:

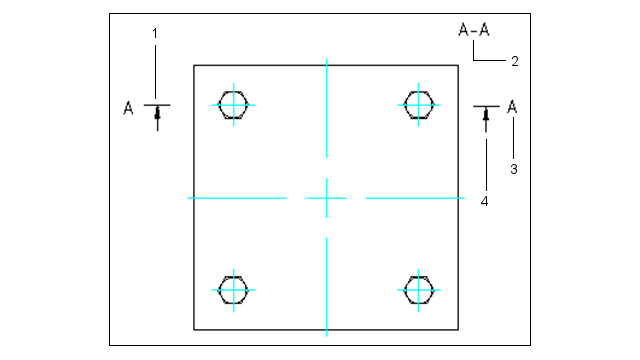

Entita Popis
1 Průřezová čára
2 Jmenovka řezu
3 Identifikátor řezu
4 Šipka směru
Tento příkaz umožňuje ovládat vzhled různých entit řezu, jako jsou šipky, čáry a název. V entitě můžete vytvořit více sekcí pro následující typy řezů:
Typ řezu Popis
Úplný řez Rovina řezu prochází celou délkou entity.
Rozvinutý řez Entitou procházejí dvě neparalelní roviny řezu. Tyto řezy používejte na válcových entitách.
Poloviční řez Rovina řezu prochází částí entity, kterou řeže.
Odsazený řez Rovina řezu se ohýbá a prochází prvky entity. Tyto řezy používejte u entit, které nejsou v přímé linii.
