Zachování kolinearity řetězových kót

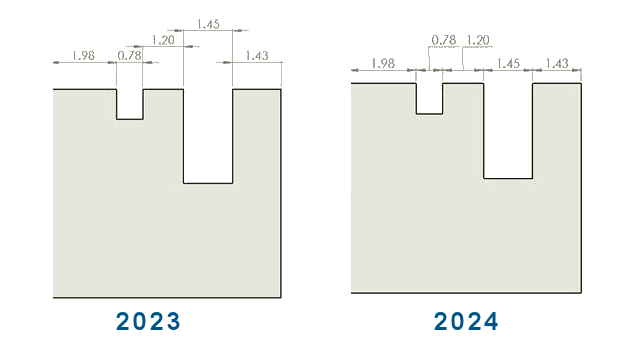

Software umožňuje zajistit, aby řetězové kóty zůstaly kolineární i v omezeném prostoru.

Jestliže se text kóty a šipky překrývají, můžete nastavit nejlepší možné přizpůsobení.

Chcete-li zachovat kolinearitu řetězových kót, když se překrývají texty, postupujte takto:
  1. Klikněte na nabídku Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Lineární > Řetězová kóta.
  2. V části Možnosti linearity vyberte možnost Při omezeném prostoru text automaticky odsunout.
    U kót ISO a ANSI je tato možnost vybrána jako výchozí nastavení.
Chcete-li zachovat kolinearitu řetězových kót, když se překrývají šipky, postupujte takto:
  1. Klikněte na nabídku Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Lineární > Řetězová kóta.
  2. V části Možnosti linearity vyberte možnost Když je šipka překrytá, nahradit zakončení šipky automaticky pomocí: a vyberte možnost:
    • Body. Nahradí šipky body.
    • Šikmé tahy Nahradí šipky šikmými tahy.
    U kót ISO je tato možnost vybrána jako výchozí nastavení.
