Cykly sondy v režimu sestavy

Pro každou operaci sondy vygenerovanou v režimu sestavy můžete přiřadit příslušnou instanci dílu a nastavení frézování dílů. Tím je zajištěn přesný Počátek nastavení dílu při vytvoření trajektorie nástroje pro operaci sondy.

V předchozích verzích platilo, že pokud v nastavení operací sestavy existovaly pouze operace se sondou, měřil software SOLIDWORKS CAM jejich souřadnice v souřadném systému upínače (FCS). Software SOLIDWORKS CAM nevypisoval instanci a příslušné nastavení prvků na kartě Posun v dialogovém okně Parametry nastavení. I když jste zadali počátek výstupu jako Počátek nastavení dílu, byly souřadnice trajektorie nástroje dány vzhledem k systému FCS, což vede k nepřesnému vytvoření kódu.

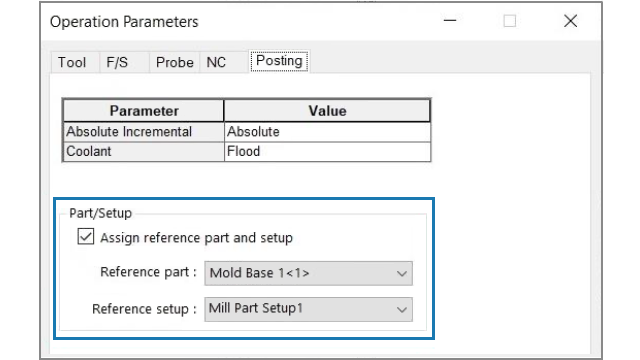

V dialogovém okně Parametry operace na kartě Vytvoření v části Díl/nastavení můžete zadávat parametry v režimu sestavy.
Parametr Popis
Přiřadit referenční díl a nastavení Aktivuje parametry Reference díl a Referenční nastavení.
Referenční díl Zobrazí seznam všech dílů ve Správci dílů.

Výchozí výběr je díl (s instancí dílu jako příponou, pokud má díl více instancí), jehož plochu jste vybrali na kartě Sonda v nastavení orientace Sondy. Pokud jste nevybrali plochu, použije software SOLIDWORKS CAM první díl uvedený ve Správci dílů.

Pokud dodatečné zpracování vyžaduje zadání Počátku nastavení dílu, použije software SOLIDWORKS CAM jako referenci hodnoty počátku vybraného dílu. Software SOLIDWORKS CAM používá Počátek nastavení dílu také k výpočtu souřadnic při provádění příkazů Procházení dráhy nástroje krok a příkazů pro simulaci.
Referenční nastavení Zobrazí seznam všech nastavení dílu přiřazených k danému dílu nebo instanci dílu vybrané v nastavení Referenční díl.

Výchozí výběr je platné nastavení prvku pro díl nebo instanci dílu vybranou v nastavení Referenční díl, jehož prvky lze obrábět ve vybraném nastavení operace.

Software SOLIDWORKS CAM používá počátek nastavení dílu, který vyberete pro výpočet souřadnic trajektorie nástroje při vytvoření.

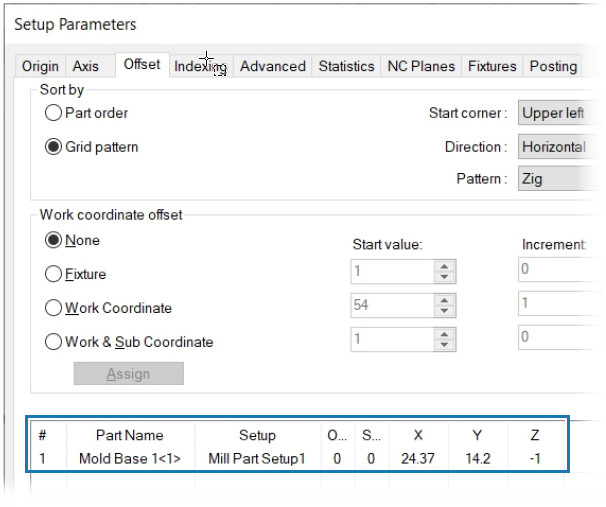

Při operacích typu Sonda se výběry provedené v nastavení Referenční díl a Referenční nastavení zobrazí v instancích dílu a pracovních souřadnicích na kartě Posun v dialogovém okně Parametry nastavení.
