Appliquer une pression variable normale à une face

Pour appliquer une pression variable normale à une face, procédez comme suit :

  1. Dans l'arbre d'études Simulation, cliquez avec le bouton droit de la souris sur l'icône Chargements externes et sélectionnez Pression.
    Le PropertyManager Pression apparaît.
  2. Sous Type, sélectionnez Normale à la face sélectionnée.
  3. Dans la zone graphique, cliquez sur la face à laquelle vous souhaitez appliquer la pression.
  4. Sous Valeur de la pression, procédez comme suit :
    1. Sélectionnez le système d'unités de pression requis sous Unités .
    2. Saisissez la valeur de pression dans la case Valeur de la pression.
  5. Cliquez sur .
  6. Cochez la case Distribution variable.
  7. Cliquez à l'intérieur de la case Sélectionnez un système de coordonnées, puis sélectionnez un système de coordonnées dans l'arbre FeatureManager.

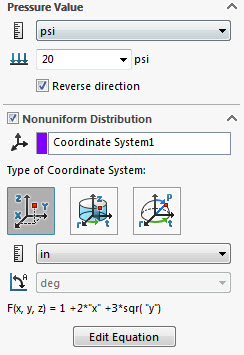

  8. Sélectionnez un système de coordonnées (cartésien, cylindrique ou sphérique), puis cliquez sur Editer une équation pour saisir l'équation qui décrit la distribution variable. Par exemple :

    Les paramètres ci-dessus appliquent la pression en coordonnées cartésiennes comme suit :

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  9. Cliquez sur .

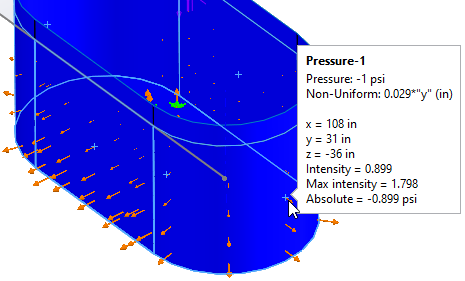

    Après avoir défini une pression avec une distribution variable, vous pouvez placer le curseur sur le symbole de flèche de la pression pour rechercher la valeur de cette dernière à cet emplacement.

    SOLIDWORKS Simulation répertorie les valeurs de pression uniquement aux emplacements où des symboles de flèche sont visibles. Le logiciel crée le nombre approprié de symboles de flèche en fonction de la géométrie à laquelle vous appliquez la pression.



    L'annotation comprend les informations suivantes :
    • Pression. Valeur de pression, unité de pression comprise
    • Variable. Equation qui définit la distribution variable de la pression, unité de longueur comprise
    • x, y et z. Coordonnées X, Y et Z du symbole de flèche sélectionné par rapport au système de coordonnées de référence
    • Intensité. Valeur de l'équation qui définit la distribution variable au niveau du symbole de flèche sélectionné
    • Intensité max. Valeur maximale de l'équation qui définit la distribution variable parmi tous les emplacements des symboles de flèche
    • Absolu. Valeur de pression * valeur de l'équation au niveau du symbole de flèche sélectionné
