Créer une feuille de calcul Excel avec les en-têtes de colonne appropriés. Pour les bibliothèques de câbles, vous pouvez créer des noms de colonne pour des bibliothèques de câbles et des bibliothèques de connecteurs. Appliquez les règles suivantes lorsque vous créez la feuille de calcul : Tous les en-têtes de colonne sont obligatoires. Les en-têtes de colonne varient en fonction du type de fichier de bibliothèque vous voulez créer. Vous pouvez utiliser d'autres en-têtes pour les champs du fichier Excel et les mapper aux champs d'en-tête de la bibliothèque lorsque vous importez le fichier Excel.
Une ligne est nécessaire pour définir le câble et une autre pour chaque conducteur. Pour la tuyauterie, vous pouvez créer des noms de colonne pour des bibliothèques de gaines et des bibliothèques de matériaux. Une seule ligne est nécessaire pour les autres bibliothèques.
Les tables suivantes répertorient les en-têtes de colonne pour chaque type de fichier.
| En-tête de colonne pour une bibliothèque de câbles |
|
En-tête de colonne pour une bibliothèque de connecteurs |
| Nom du câble |
Diamètre extérieur |
|
Nom du câble |
Couleur |
| Numéro de pièce |
Nombre de connecteurs |
|
Nom du fil |
Couleur d'affichage |
| Description |
Rayon de cintrage minimum |
|
Taille |
Rayon de cintrage minimum |
| Masse par unité de longueur |
|
|
Diamètre extérieur |
Presse-étoupe |
| |
|
|
Masse par unité de longueur |
|
Vous pouvez afficher l'unité de mesure de Rayon de cintrage minimum et Diamètre extérieur dans l'Assistant pour la bibliothèque de câbles/fils
.
Lorsque vous enregistrez un fichier XML à l'aide du Routing Library Manager, le fichier XML et le Routing Library Manager utilisent la même unité de mesure.
| En-tête de colonne pour une bibliothèque de fils |
| Nom du fil |
Couleur d'affichage |
| Numéro de pièce |
Rayon de cintrage minimum |
| Description |
Taille |
| Diamètre extérieur |
Presse-étoupe |
| Couleur |
|
| En-tête de colonne pour une bibliothèque de fils |
| Numéro de pièce |
Liste de broches |
| Nom de la bibliothèque |
Bornes |
| Nom de la configuration |
Diamètre extérieur du composant |
| Description |
Calibre |
| En-tête de colonne pour une bibliothèque de nappes |
| Nom du câble |
Couleur |
| Numéro de pièce |
Couleur d'affichage |
| Description |
Nombre de conducteurs |
| Epaisseur |
Rayon de cintrage minimum |
| Largeur |
|
| En-tête de colonne pour une bibliothèque de gaines de tuyauterie |
|
En-tête de colonne pour une bibliothèque de matériaux de tuyauterie |
| ID de gaine |
Emballage |
|
ID de gaine |
Point de fusion |
| Nom de la gaine |
Numéro de pièce |
|
Bibliothèque de matériaux SOLIDWORKS |
Insert de renfort |
| Type de gaine |
Application |
|
Matériaux SOLIDWORKS |
Insérer |
| Largeur |
Rigidité diélectrique |
|
ID de matériaux SOLIDWORKS |
Composition |
| Epaisseur |
Déformation |
|
Matériau |
Perte au feu |
| |
|
|
Couleur |
Allongement |
| |
|
|
Construction |
Pouvoir adhésif |
| |
|
|
Température de service |
|
| En-tête de colonne pour la bibliothèque de gaines électriques |
| ID de gaine |
Diamètre extérieur |
| Nom de la gaine |
Couleur |
| Application |
Numéro de pièce |
| Coût |
Description |
| Densité |
|
La bibliothèque de câbles/fils et la bibliothèque de gaines définissent les propriétés de masse d'un routage électrique qui comprend des câbles, des noyaux, des fils et des gaines. Le logiciel calcule et applique ces propriétés aux corps solides en fonction des valeurs définies dans les bibliothèques. Vous pouvez afficher la masse en utilisant Propriétés de masse SOLIDWORKS.

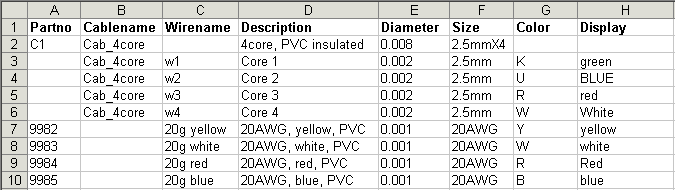

Cet exemple montre un fichier Excel pour un câble avec 4 conducteurs, numéro de pièce C1 et quatre fils individuels, numéros de pièce 9982 à 9985.

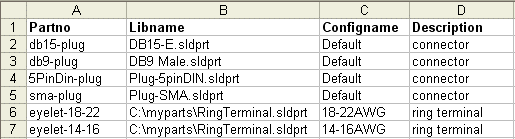

Cet exemple montre un fichier Excel pour six composants.
