Mesure du 4e axe (axe X/Y)

Ce cycle de sonde mesure la pente d'une surface sélectionnée entre deux points par rapport au quatrième axe.

La surface sélectionnée doit être telle que la pente entre les points sondés est mesurée sur l'axe X ou Y. Vous pouvez utiliser la valeur résultante pour compenser l'axe de rotation.

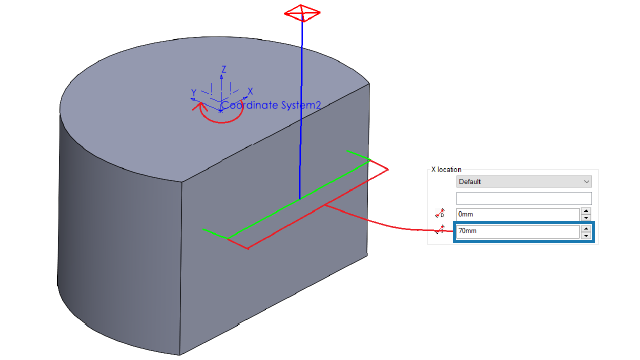

Les coordonnées X et Y du centre de gravité de la surface sont le point de départ du parcours d'outil. SOLIDWORKS CAM positionne les points de sondage de manière symétrique par rapport à ce point de départ en fonction de la distance affectée entre les deux points de sondage.

Les mouvements de la sonde sont parallèles à l'axe. SOLIDWORKS CAM mesure la distance de jeu à partir du point de référence sur la surface. Pour les mouvements de sondage, la distance de jeu peut être supérieure ou inférieure à la valeur définie.
