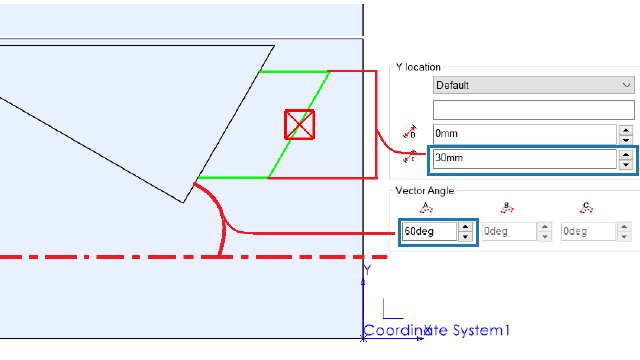

Les cycles de sonde Mesure d'angle (axe X) et Mesure d'angle (axe Y) analysent deux points d'une surface sélectionnée et calculent l'angle de la face par rapport à l'axe X ou Y, respectivement.
SOLIDWORKS CAM positionne les deux points symétriquement autour du centre de gravité de la face sélectionnée. Dans la boîte de dialogue Paramètres d'opération, dans l'onglet Sonde, sous Cycle de sonde, vous pouvez spécifier la distance entre les points en Distance incrémentielle pour Emplacement X et Emplacement Y.
La normale de la face plane sélectionnée doit être perpendiculaire à l'axe Z de la configuration où vous insérez la sonde.
