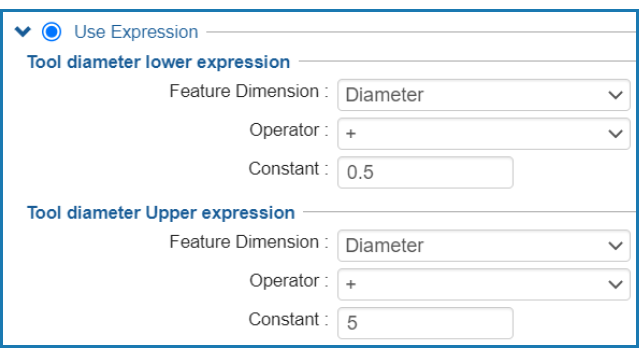

Lorsque vous spécifiez des critères de sélection d'outil basés sur l'option Utiliser des expressions et non sur un outil spécifique, SOLIDWORKS CAM prend en compte la longueur de dent de l'outil.
Lorsque vous exécutez l'option
Générer un plan d'opération, pour chaque opération dont vous définissez les critères de sélection d'outil avec une expression inférieure/supérieure de diamètre d'outil, les règles suivantes s'appliquent :
-
Si le groupe d'outils comporte deux outils ou plus avec des valeurs de diamètre identiques correspondant aux critères d'expression, SOLIDWORKS CAM tient compte de la longueur de dent pour affecter l'outil. Il sélectionne l'outil dont la longueur de dent est supérieure à la profondeur de la fonction. Si tous les outils ont une longueur de dent supérieure à la profondeur de la fonction, SOLIDWORKS CAM sélectionne l'outil dont la longueur de dent est la plus proche de la profondeur de la fonction.
- Si SOLIDWORKS CAM trouve toujours deux outils ou plus, il utilise les règles de Mappage de matériau brut/outil pour sélectionner un outil.
Par exemple, prenez une poche rectangulaire avec une profondeur de la fonction de 75 mm. Selon la stratégie de fonction affectée à cette fonction, les critères de sélection d'outil sélectionnent une fraise plate de 25 mm. Le groupe d'outils est doté de deux outils à fraise plate de diamètres identiques de 25 mm. Cependant, un outil a une longueur de dent de 50 mm et l'autre une longueur de dent de 80 mm. SOLIDWORKS CAM sélectionne l'outil avec la longueur de dent de 80 mm, car sa valeur est plus proche de la profondeur de la fonction.
