SOLIDWORKS Electrical 3D - Exercice 5

Dans cet exercice, vous routez et ségréguez les fils.

Cet exercice s'appuie sur les fichiers de l'exercice 4. Si vous n'avez pas terminé cet exercice, téléchargez le projet électrique de l'exercice 4, décompressez-le sur un disque local, puis désarchivez-le.

Routage des fils

  1. Ouvrez l'assemblage d'armoire de l'exercice 4 où vous avez défini les routages.
  2. Dans l'onglet SOLIDWORKS Electrical 3D du CommandManager, cliquez sur Router les fils .
  3. Dans le PropertyManager, sous Sélectionnez un type de routage, cliquez sur Routage SOLIDWORKS, puis sur .

    La boîte de dialogue Routage indique la progression.

  4. Pour afficher les fils :
    1. Dans la barre d'outils Affichage de type visée haute, désactivez Esquisse .
    2. Sélectionnez les cinq goulottes horizontales et verticales, cliquez à l'aide du bouton droit de la souris, puis cliquez sur Cacher les composants.

    Les fils s'affichent en bas de l'arbre de création FeatureManager.

Ségrégation des fils

La ségrégation permet de définir les autorisations ou les interdictions de passage des fils ou des câbles à un endroit précis dans l'installation. Par exemple, vous pouvez empêcher un fil de puissance de traverser une goulotte.

Pour ségréguer les fils :

  1. Dans l'onglet SOLIDWORKS Electrical 3D du CommandManager, cliquez sur Ségrégation .
    Vous définissez les règles de séparation suivantes :
    • Les câbles de fils (~24 V) traversent uniquement la goulotte verticale droite.
    • Les câbles de puissance (N, L1, L2, L3) traversent uniquement la goulotte verticale gauche.
  2. Dans le PropertyManager :
    1. Cliquez sur .
    2. Pour Sélectionner un style de fil ou un câble, cliquez sur Style de liaison, puis Sélectionner un style de fil.
    3. Dans la boîte de dialogue , développez Groupe : 0, sélectionnez ~24 V, puis cliquez sur Sélectionner.

      Le style de fil sélectionné apparaît dans la liste PropertyManager.

    4. Sous Exclure, dans la zone graphique, sélectionnez la goulotte verticale la plus à gauche.
    5. Cliquez sur .
    6. Répétez les étapes 3b à 3E en sélectionnant Groupe : 10, les deux styles de fil, et sous Exclure, en sélectionnant la goulotte verticale la plus à droite.
    7. Cliquez sur .
  3. Dans l'arbre de création FeatureManager, supprimez les cinq fils que vous avez créés dans la section précédente.
  4. Dans l'onglet SOLIDWORKS Electrical 3D du CommandManager, cliquez sur Router les fils , puis sur .

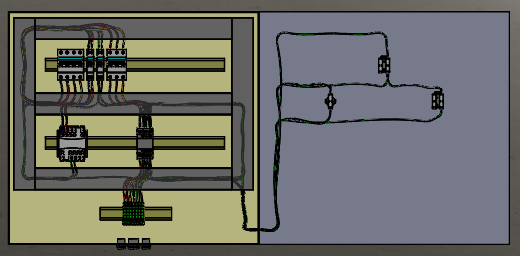

    Les règles de ségrégation excluent les styles de fil des goulottes sélectionnées.
