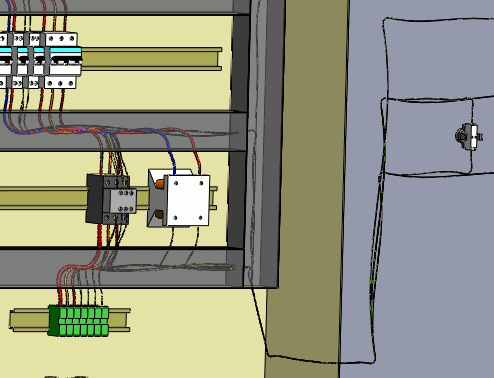

Le routage des fils permet de générer une représentation graphique en 3D du parcours des fils au sein de l'installation électrique. Les chemins de routage et les points de connexion facilitent le processus de routage.
La ségrégation permet de gérer les règles appliquées aux passages des câbles.
Router les fils achemine uniquement les fils dans un projet électrique.
Pour accéder au fils de routage :
- Menu SOLIDWORKS Electrical 3D : Router les fils
.
- Menu : .
Lors du lancement de la commande Router les fils, le panneau ancrable se modifie et affiche diverses options. Plusieurs de ces paramètres sont enregistrés dans le fichier SOLIDWORKS Electrical, ils sont spécifiques à celui-ci. Les autres sont enregistrés dans le registre et sont communs à tous les fichiers SOLIDWORKS Electrical.
Analyse du routage
Afficher les erreurs. Affiche à la fin du routage un rapport qui indique toutes les erreurs de routage. Cliquez sur Aide sur une ligne du rapport pour obtenir des informations à propos de l'erreur.
Sélection du type de routage
- Routage SOLIDWORKS. Permet de router les fils tels que gérés par SOLIDWORKS, en tenant compte de leur diamètre.
- Routage Esquisse 3D. Permet de router les fils sous forme d'esquisse 3D. Ce mode est plus rapide et préférable pour les routages provisoires.
Sélectionner un type de géométrie
- Utiliser des splines. Utilise des splines (courbes) afin de garantir le rendu optimal du routage de fils. Lorsque vous utilisez des splines dans le chemin de routage, vous pouvez ajouter manuellement des points dessus pour améliorer le routage.
- Utiliser des lignes. Génère un routage de fils avec des lignes droites. Ajouter une tangence permet d'insérer des courbes à l'extrémité des lignes droites.
Composants à router
- Tous les composants. Permet de lancer le routage sur l'ensemble des composants dans l'assemblage.
- Router la localisation active uniquement. Limite le routage des fils à l'assemblage de premier niveau uniquement.
Cette option prend en charge la création de types de routage Routage SOLIDWORKS et Routage Esquisse 3D.
- Si les fils de la localisation active de premier niveau ont des composants d'origine ou de destination dans une autre localisation ou sous-localisation du projet électrique, seuls ces fils sont acheminés avec les fils appartenant aux composants de la localisation de premier niveau active.
- Si les fils de la localisation active de premier niveau ont des composants d'origine ou de destination dans une autre localisation qui n'est pas concernée (par exemple, la localisation active est une sous-localisation et un fil se trouve à la localisation supérieure), le fil n'est pas acheminé.
- Composants sélectionnés. Permet de lancer le routage sur une partie des composants. Sélectionnez les composants dans la zone graphique. Seuls les fils connectés sur cette sélection de composants sont routés.
Paramètres de routage
Le premier paramètre indique la distance entre deux chemins de routage.
Le second paramètre indique la distance entre un point de connexion et un chemin de routage.
Le troisième paramètre permet de spécifier la distance entre deux fils.
Le graphe permet de visualiser rapidement les connexions entre les composants. Deux boutons sont disponibles : un pour l'affichage, l'autre pour la suppression du graphe.
Algorithme du chemin le plus court
Pour
Algorithme, choisissez l'une des options suivantes :
- Dijkstra. Algorithme de routage classique convenant le mieux à un nombre réduit de routages (moins de 100). Il s'agit d'une option de rechange en cas d'échec de l'algorithme de Floyd-Warshall.
- Floyd Warshall. Algorithme hautement parallélisé qui utilise une carte graphique pour effectuer les calculs. Il est plus adapté à un grand nombre de routages (plus de 100).
