Routage des câbles

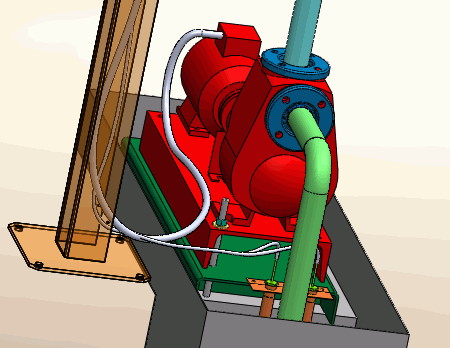

Le routage des câbles génère une représentation graphique en 3D du parcours des câbles au sein de votre installation électrique.

Les chemins de routage et les points de connexion facilitent le processus de routage. La ségrégation permet de gérer les règles qui s'appliquent aux passages des câbles.

Pour accéder au routage des câbles :

  • Menu SOLIDWORKS Electrical 3D : Router les câbles .
  • Menu : Outils > SOLIDWORKS Electrical > Router les câbles .

Lorsque vous exécutez la commande Routage des câbles, le panneau ancrable de gauche se modifie et affiche les options de la commande. Plusieurs de ces paramètres sont enregistrés dans le fichier SOLIDWORKS Electrical, ils sont propres à celui-ci. Les autres sont enregistrés dans le registre et sont communs à tous les fichiers SOLIDWORKS Electrical.

Analyse du routage

Afficher les erreurs. Affiche à la fin du routage un rapport qui indique toutes les erreurs de routage. Cliquez sur Aide sur une ligne du rapport pour obtenir des informations sur l'erreur.

Sélection du type de routage

  • Routage SOLIDWORKS. Permet de router les câbles tels que gérés par SOLIDWORKS, en tenant compte du diamètre des câbles.
  • Routage esquisse 3D. Permet de router les câbles en tant qu'esquisse 3D. Ce mode est plus rapide et préférable pour les routages temporaires.
  • Mettre à jour les Tenant/Aboutissant. Met à jour les propriétés du câble concernant ses tenant et aboutissant.
  • Brins de câble suivant le chemin de routage : Les brins de câble sont routés directement par défaut. Cette option utilise les chemins afin de les router.

Sélectionner un type de géométrie

  • Utiliser des splines. Utilise des splines (courbes) afin de garantir le rendu optimal du routage de câbles. Lorsque vous utilisez des splines dans le chemin de routage, vous pouvez ajouter manuellement des points dessus pour améliorer le routage.
  • Utiliser des lignes. Génère le routage des câbles avec des droites.
  • Ajouter une tangence. Insère des courbes à l'extrémité des droites.

Câbles à router

  • Tous les câbles. Permet de lancer le routage sur tous les câbles du projet électrique.
    • Router la localisation active uniquement. Limite le routage des câbles à l'assemblage de premier niveau uniquement.
      Cette option prend en charge la création de types de routage Routage SOLIDWORKS et Routage Esquisse 3D.
      • Si les câbles de la localisation active de premier niveau ont des composants d'origine ou de destination dans une autre localisation ou sous-localisation du projet électrique, seuls ces câbles sont acheminés avec les câbles appartenant aux composants de la localisation de premier niveau active.
      • Si les câbles de la localisation active de premier niveau ont des composants d'origine ou de destination dans une autre localisation qui n'est pas concernée (par exemple, la localisation active est une sous-localisation et un câble se trouve à la localisation supérieure), le câble n'est pas acheminé.
  • Composants sélectionnés. Permet de lancer le routage sur une sous-section des composants. Sélectionnez les composants dans la zone graphique. Seuls les câbles connectés sur les composants sélectionnés sont routés.
  • Câbles sélectionnés. Permet de sélectionner les câbles à router. Vous ne pouvez pas sélectionner les câbles du harnais. Seuls les câbles sélectionnés sont routés. Les autres câbles routés ne sont pas modifiés. Cliquez à l'aide du bouton droit de la souris sur la liste pour gérer les câbles.

Paramètres de routage

Le premier paramètre indique la distance entre deux chemins de routage. Le deuxième paramètre indique la distance entre un point de connexion et un chemin de routage. Le troisième paramètre spécifie la distance entre deux câbles.

Le graphe permet de visualiser rapidement les connexions entre les composants. Deux options sont disponibles : une pour l'affichage, l'autre pour la suppression du graphe.

Algorithme du chemin le plus court

Pour Algorithme, choisissez l'une des options suivantes :
  • Dijkstra. Algorithme de routage classique convenant le mieux à un nombre réduit de routages (moins de 100). Il s'agit d'une option de rechange en cas d'échec de l'algorithme de Floyd-Warshall.
  • Floyd Warshall. Algorithme hautement parallélisé qui utilise une carte graphique pour effectuer les calculs. Il est plus adapté à un grand nombre de routages (plus de 100).
