Création d'un attribut multiple

Vous pouvez créer un attribut multiple, qui est un attribut basé sur un attribut simple existant et s'affiche sur plusieurs lignes de texte.

Les attributs sont des chaînes de texte spéciales que l'on trouve dans les symboles, les cartouches, les vignettes 2D (blocs). Ils possèdent une Etiquette (nom), une Invite (description) et une Valeur (le texte qui sera affiché). Les attributs propagent les bases de données ou les informations du projet électrique. Parfois, ces données sont un texte plus ou moins long qui gêne la conception du schéma.
  1. Effectuez l'une des opérations suivantes:
    • Cliquez sur Modifier > Attribut multiple .
    • Cliquez sur Edition de symbole > Attribut multiple .
    • Cliquez sur Modifier le cartouche > Attribut multiple .
  2. Dans la zone graphique, sélectionnez l'attribut simple pour le transformer en attribut multiple.
    Le panneau ancrable se modifie pour afficher les options de création.
  3. Sélectionnez les options de l'attribut multiple.
    Option Description
    Nombre d'attributs Entrez le nombre de lignes nécessaires pour les données.
    Distance entre attributs Permet de saisir la distance entre deux attributs afin de spécifier l'espace entre les lignes.
    Spécifier la position à l'écran Si le paramètre Nombre d'attributs est supérieur à deux, annulez la sélection pour placer les attributs automatiquement les uns en dessous des autres. Autrement, vous devez cliquer sur un point d'insertion pour chaque attribut.

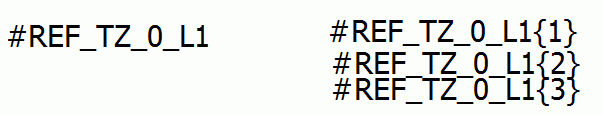

Le nom de l'attribut se trouve modifié. Le suffixe {n} est placé à la fin, où n est égal au numéro d'ordre de l'attribut multiple.

Lorsque vous entrez des informations à propager sur la ligne suivante de l'attribut multiple, utilisez le caractère | comme séparateur de ligne. Exemple : Disjoncteur | Tétrapolaire | 4P 3D
