In der Software werden zwei unterschiedliche Arten von Ermüdungsereignissen verwendet, solche mit konstanter Amplitude und solche mit variabler Amplitude.
Sie können auch mehrere Ermüdungsereignisse definieren und die Art der Interaktion zwischen diesen Ereignissen festlegen: Keine Interaktion oder beliebige Interaktion zwischen den Ereignissen. Die Methode "Beliebige Interaktion" basiert auf dem "ASME Boiler and Pressure Vessel Code". Die Software mischt Spannungsspitzen aus verschiedenen Ereignissen, um die Wechselbeanspruchung zu beurteilen.
Ereignisse mit konstanter Amplitude
Alle Zyklen eines Ereignisses mit konstanter Amplitude haben dieselbe Wechsel- und Mittelspannung. Ein Ermüdungsereignis mit konstanter Amplitude wird durch eine Wechselspannung, Mittelspannung (oder ein Spannungsverhältnis) und die Anzahl der Zyklen vollständig definiert.
Ein Ermüdungsereignis kann auf Folgendem basieren:
- einem einzelnen Lastfall aus einer statischen Studie oder aus einem bestimmten Lösungsschritt einer nicht-linearen oder modalen dynamischen Zeitverlaufsstudie.
- mehreren Belastungsfällen aus statischen Studien oder aus den Lösungsschritten nicht-linearer oder modaler dynamischer Zeitverlaufsstudien. Bei mehreren Belastungsfällen bestimmt die Software die Lastfallkombination, die die höchsten Spannungsschwankungen erzeugt.
| Beispiel eines Ereignisses mit konstanter Amplitude
|
|---|
|
Ereignisse mit variabler Amplitude

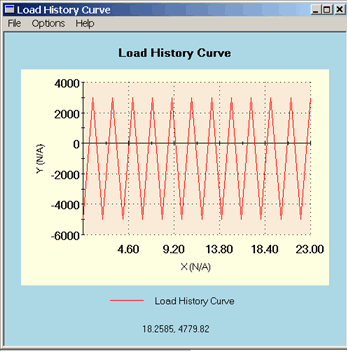

Ein Ermüdungsereignis mit variabler Amplitude ist eine Aufzeichnung einer Lasthistorienkurve, die den Schwankungsverlauf einer Last definiert. Die Zeitwerte spielen bei Ermüdungsstudien mit einem einzelnen Ereignis mit variabler Amplitude keine Rolle. In diesem Fall ist es angemessen, die Amplitudensequenz zu definieren. Bei Studien mit mehreren Ermüdungsereignissen mit variabler Amplitude werden Zeitwerte für jede Aufzeichnung zur Korrelation mit anderen Lastereignissen benötigt.
| Anzahl der Wiederholungen
|
|---|
|
