Standardmäßige SOLIDWORKS BREP-Körper mithilfe von linearen und Punktelementen schneiden

So schneiden Sie standardmäßige SOLIDWORKS BREP-Körper mithilfe von linearen und Punktelementen:

  1. Öffnen Sie ein Modell eines SOLIDWORKS BREP Standardkörpers.

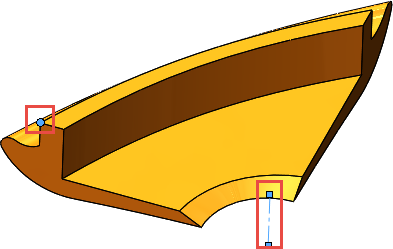

  2. Wählen Sie im Grafikbereich bei gedrückter Strg-Taste ein lineares Element und ein Punktelement aus.
  3. Klicken Sie auf Einfügen > Abschneiden .


  4. Legen Sie im PropertyManager Optionen fest.

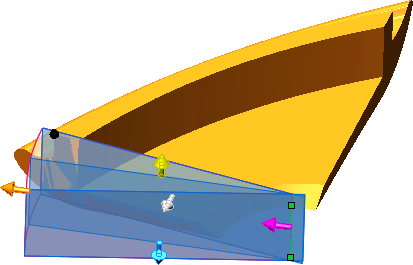

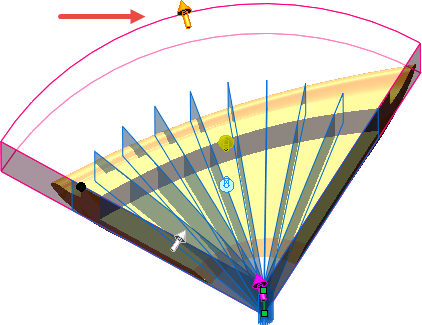

  5. Ziehen Sie den orangefarbenen Ziehpunkt, um das ganze Modell mit dem Begrenzungsrahmen zu umgeben.


    Verwenden Sie die Werkzeuge Ansichtsausrichtung (Head-Up-Symbolleiste), um sicherzustellen, dass der Begrenzungsrahmen das gesamte Modell abdeckt.

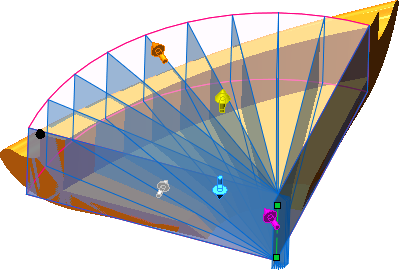

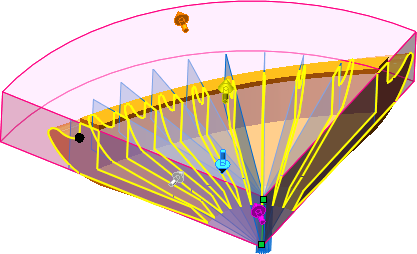

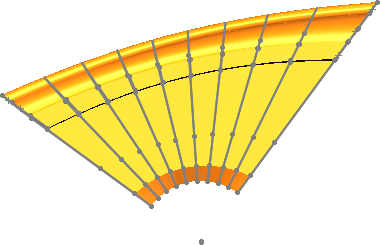

  6. Wählen Sie im PropertyManager Schnittvorschau anzeigen (langsamer) aus, um eine Vorschau der einzelnen Schichten pro Schnittebene anzuzeigen.


  7. Klicken Sie auf .
