CircuitWorks weist einen temporären Referenzdesignator (Ref. Des.) für jede referenzierte Kopie einer mechanischen Komponente zu, wenn der Komponente noch kein Ref.Des. zugeordnet ist.

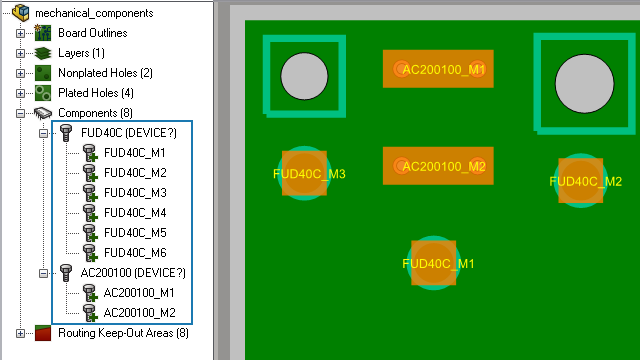

Wenn Sie eine IDX 3-Datei in CircuitWorks öffnen, weist die Software den Ref.Des. zu, der beim Aufbau eines Modells ebenfalls in SOLIDWORKS verfügbar ist. Der Ref.Des. wird in der CircuitWorks-Struktur mit dem Instanznamen angezeigt. Derselbe Ref.Des. wird im SOLIDWORKS FeatureManager angezeigt, nachdem Sie die Maschinenkomponenten in SOLIDWORKS modelliert haben.
Das Vorhandensein von Referenzdesignator-Indikatoren für jede Komponente bedeutet für Sie:
- Höhere Genauigkeit beim Anzeigen von Änderungsergebnissen, wenn Sie die Leiterplattenbaugruppe mit dem Tool In CircuitWorks exportieren aus SOLIDWORKS nach CircuitWorks exportieren. Alle Änderungen an den mechanischen Komponenten in SOLIDWORKS werden im Dialogfeld Mit ECAD synchronisieren und in der Änderungen-Struktur im CircuitWorks Fenster angezeigt.
- Genauere Ergebnisse beim Anzeigen von Änderungsergebnissen, wenn Sie die Leiterplattenbaugruppe mit dem Tool Mit ECAD synchronisieren aus CircuitWorks an einen ECAD-Konstrukteur importieren oder exportieren. Alle Änderungen an den mechanischen Komponenten werden im Dialogfeld Mit ECAD synchronisieren angezeigt.
