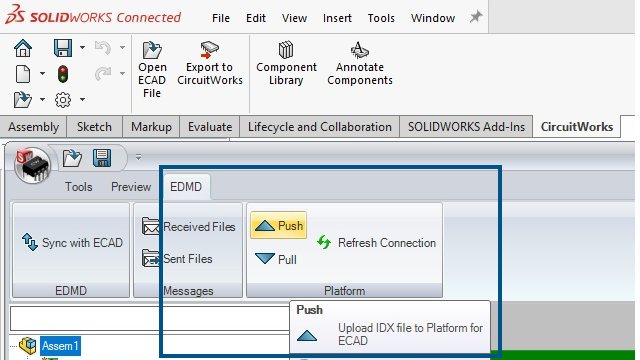

SOLIDWORKS Connected Support für CircuitWorks (2024 FD01) SOLIDWORKS Connected unterstützt zusätzliche CircuitWorks Funktionen. Mit den Push und Pull- Werkzeugen (EDMD-Symbolleiste) können Sie IDX 3 Dateien von ECAD senden und empfangen. Modell zuordnen listet elektronische Komponentendatenmodelle aus der 3DEXPERIENCE Platform auf. Sie können jede CircuitWorks Strukturbaumkomponente mit SOLIDWORKS Teil- oder Baugruppendateien verknüpfen. Nachdem Sie ein Modell aus der 3DEXPERIENCE Platform zugeordnet haben, verschwindet das Sternchen in der CircuitWorks Struktur. Klicken Sie im Feld Komponenteneigenschaften und in der CircuitWorks Component Library für die SOLIDWORKS Komponente auf Nach Komponente suchen , um die elektronischen Komponentendatenmodelle der 3DEXPERIENCE Platform aufzulisten. Wenn Sie eine Baugruppe in SOLIDWORKS Connected erstellen, werden im Dialogfeld Öffnen elektronische Komponentendatenmodelle aus der 3DEXPERIENCE Platform aufgeführt, die Sie in der Baugruppe verwenden können. Inhaltsverzeichnis Referenzdesignator zum Vergleich der Änderungen an mechanischen Komponenten (2024 SP3) CircuitWorks weist einen temporären Referenzdesignator (Ref. Des.) für jede referenzierte Kopie einer mechanischen Komponente zu, wenn der Komponente noch kein Ref.Des. zugeordnet ist. Übertragen von Aufgaben auf die 3DEXPERIENCE Platform Erstellen von Modellen (2024 FD01) In CircuitWorks Connected können Sie das Werkzeug Modell erstellen verwenden, um Leiterplattenmodelle und Komponenten zu erstellen und auf der 3DEXPERIENCE Platform zu speichern. In früheren Versionen mussten Sie das Leiterplattenmodell und jede Komponente einzeln speichern. Änderungen der Plattenaußenkontur und des Ausschnitts von CircuitWorks (2024 SP2) CircuitWorks kann MCAD-Änderungsdateien basierend auf Änderungen an Plattenaußenkontur und Ausschnitt erstellen. Sie können diese Änderungen dann als IDX 3-Dateien an Cadence®Allegro® senden. Änderungen der Plattenaußenkontur und des Ausschnitts von ECAD (2024 SP3) ECAD-Konstrukteure können IDX 3-Änderungsdateien basierend auf Änderungen an Plattenaußenkontur und Ausschnitt erstellen. Sie können diese Änderungen dann in CircuitWorks öffnen. Übergeordnetes ThemaCircuitWorks
