Automatische Stücklistensymbole in 2D-Schaltschränken

Sie können automatische Stücklistensymbole in SOLIDWORKS Electrical 2D-Schaltschranklayout-Zeichnungen einfügen.

Einfügen von automatischen Stücklistensymbolen in 2D-Schaltschränken

So fügen Sie automatische Stücklistensymbole in 2D-Schaltschränken ein:

  1. Klicken Sie auf Schaltschranklayout > Automatisches Stücklistensymbol .
  2. Wählen Sie eine Zeichenansicht aus, in die die Stücklisten eingefügt werden sollen.
  3. Legen Sie im PropertyManager Optionen fest und klicken Sie auf .

PropertyManager „Automatisches Stücklistensymbol“

So öffnen Sie diesen PropertyManager:

  1. Klicken Sie auf Schaltschranklayout > Automatisches Stücklistensymbol .

Hinweislinienstile

Hinweislinienstil Gibt den vordefinierten Stil an, der auf Hinweislinien angewendet werden soll.
Block Gibt den Block an, der für die Stücklistensymbole verwendet werden soll.
  Maßstab Gibt eine Zahl für den Maßstab an, der auf den für Stücklistensymbole verwendeten Block angewendet wird.

Stücklistensymbollayout

Gibt den Mustertyp an.
Für Stücklistensymbolmarken können Sie nur die numerischen Werte angeben. Die Angabe von Formeln wird nicht unterstützt.
Oben Zeigt das Stücklistensymbol über der Schaltschrankzeichnung an.
Unten Zeigt die Stücklistensymbole unterhalb der Schaltschrankzeichnung an.
Links Zeigt die Stücklistensymbole links von der Schaltschrankzeichnung an.
Rechts Zeigt die Stücklistensymbole rechts von der Schaltschrankzeichnung an.
Quadrat Zeigt Stücklistensymbole in einem Quadrat rund um die Schaltschrankzeichnung an.
  Stücklistensymbole gruppieren Zeigt die Pfeile der gruppierten Stücklistensymbole mit geringerer Neigung an.
  Mehrfachinstanzen ignorieren Fügt die Stücklistensymbole nur für die erste Instanz desselben Artikels ein.
  Klemmen ignorieren Fügt keine Stücklistensymbole für die Klemmenleiste ein.

Layer

Legt die Layer fest, auf der die Stücklistensymbole eingefügt werden sollen.

Optionen

Berichtstabelle einfügen. Fügt eine aus dem Inhalt des aktuellen Dokuments gefilterte Berichtstabelle ein.

Um eine Berichtstabelle einzufügen, wählen Sie Berichtstabelle einfügen im PropertyManager „Automatisches Stücklistensymbol“ aus. Klicken Sie auf , um das Bedienfeld zu öffnen und den Bericht mit den automatischen Stücklistensymbolen automatisch einzufügen.
  • Wenn eine oder mehrere Berichtstabellen bereits eingefügt wurden, wählen Sie Berichtstabelle aktualisieren aus, um die Berichtstabellen zu aktualisieren.

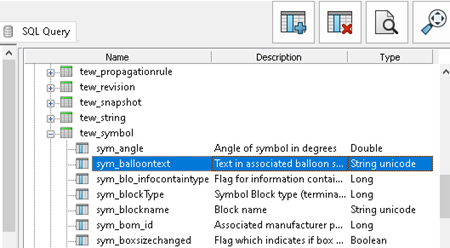

  • Bei der automatischen Stücklistensymbol-Markierung handelt es sich um Daten, die in der Datenbank gespeichert sind und über eine Abfrage abgerufen werden können, wohingegen Report_Row während der Berichterstellung berechnet wird. Es gibt keine direkte Beziehung zwischen ihnen.
