| Sollecitazione massima von Mises
|
σlimite / σvonMises
|
Duttile
|
| Massima sollecitazione di taglio
|
σlimite / (2 * τmax) |
Duttile
|
| Sollecitazione Mohr-Coulomb
|
- σ1 > σ 2 > σ3,
Se (σ1> 0 e σ3 > 0), allora (σ1 ≥ σLimite trazione)
Se (σ1< 0 e σ3 < 0), allora (|σ3| ≥ σLimite compressione)
-
Se (σ1> 0 e σ3 <0), allora (σ1 / σLimite trazione + |σ3| / σLimite compressione ≥1)
Quando la terza sollecitazione principale σ3 è in compressione (negativa), entrambi i valori di σ3 e del limite di compressione del materiale hanno segno positivo per il calcolo FOS.
|
I materiali fragili con diverse resistenze a tensione e compressione
|
| Massima sollecitazione normale
|
σlimite / σ1 |
Fragile
|
| Criterio sollecitazione massima (compositi)
|
 FOS = 1/F.I.
|
Fragile
1 e 2 indicano le direzione dei materiali. X e S sono le forze normale e di taglio del composito.
|
| Criterio di fallimento Tsai-Hill (compositi) |
FOS = 1 / SQRT (F.I.)
|
Fragile
|

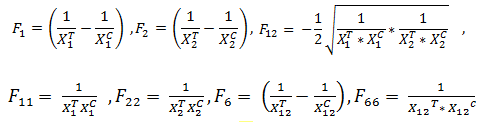

| Criterio di fallimento Tsai-Wu (compositi)
|
|
Fragile
|
